WDMフィルタは光学多層膜フィルタを使って異なる波長の光を合波したり分離する部品です。本製品はアイソレータ内蔵の偏光保持タイプで980nm/1550nm、1480nm/1550の波長帯を合分波できます。

■特徴

・高消光比、高アイソレーション
・低挿入損失
・高安定性、高信頼性

■用途

・光アンプ
・ファイバレーザ
・光デバイス

■ 仕様

パラメータ 単位 1480/1550 980/1550
アイソレータステージ 　 Single Stage Dual Stage Single Stage Dual Stage
ピークアイソレーション　Min. dB 40 55 40 55
アイソレーション at 23℃(信号） dB ≧30 ≧48 ≧30 ≧48
挿入損失 at 23℃（信号） dB ≦0.9 ≦1.0 ≦1.1 ≦1.2
信号波長範囲 nm 1530~1565 (C-band) 1528~1565 (C-band)
ポンプ波長範囲 nm 1460 ~ 1490 960 ~ 990
挿入損失（反射バンド） dB ≦0.5 ≦0.6
消光比 タイプ1-ファースト軸ブロック dB ≧22
タイプ2-両軸動作 ≧20
ダイレクティビティ dB ≧55
リターンロス dB ≧50
挿入損失温度依存性Max. dB/℃ ≦0.005
許容光パワー mW ≦300
動作温度 ℃ -5 ~ +70
保管温度 ℃ -40 ~ +85
サイズ mm φ5.5 x L35
ファイバタイプ(Common/Pass) 　- PM 1550 PM 1550
ファイバタイプ(Reflection） -　 PM 1550 or SMF-28 PM 980 or HI 1060
メーカ Opneti communications

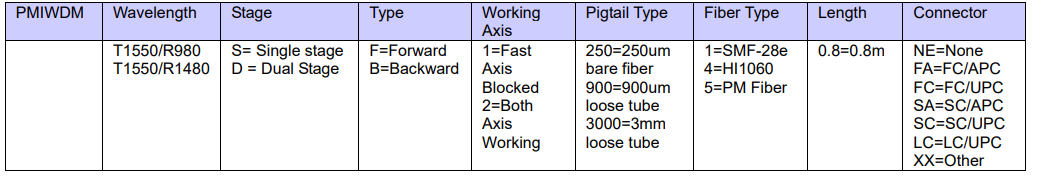

■注文方法
