WDMフィルタは光学多層膜フィルタを使って異なる波長の光を合波したり分離する部品です。本製品は980nm/1550nmあるいは 1480nm/1550nm波長帯を合分波でき、戻り光防止用光アイソレータを内蔵しています。



■特徴

・広い動作波長範囲
・低挿入損失、低PDL、高アイソレーション
・高安定性、高信頼性

■用途

・光アンプ
・光デバイス

■ 仕様

パラメータ 単位 1480/1550 980/1550
アイソレータ stage   Single stage Dual stage Single stage Dual stage
ピークアイソレーション Min. dB ≧30 ≧44 ≧30 ≧44
挿入損失(信号) Max. dB ≦0.7 ≦0.8 ≦0.8 ≦0.9
PMD Max. ps ≦0.25 ≦0.05 ≦0.25 ≦0.05
信号波長範囲 nm 1528 ~ 1565(C-band) 1528 ~ 1565(C-band)
ポンプ波長範囲 nm 1450 ~ 1490 950 ~ 1010
挿入損失(ポンプ) Max. dB ≦0.4 ≦0.6
反射アイソレーション(信号) Min. dB ≧15 ≧15
PDL Max. dB ≦0.1
WDL Max. dB ≦0.3
ダイレクティビティ Min. dB ≧50
リターンロス Min. dB ≧50
損失温度依存性 Max. dB/℃ ≦0.005
許容光パワー Max. mW ≦500
動作温度 0 ~ +70
保管温度 -40 ~ +85
サイズ mm φ5.5xL35
ファイバタイプ (Common/Pump)   SMF-28e HI1060
ファイバタイプ(信号)   SMF28
メーカ   Opneti communications

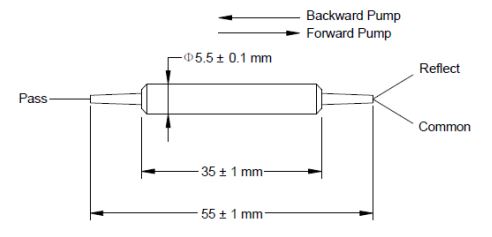

■ パッケージ

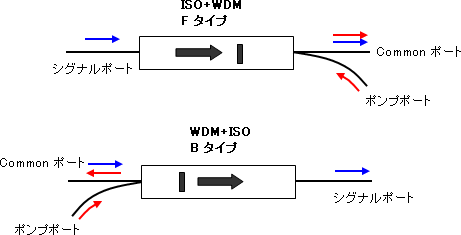

■ ポート配置

Opn-WDMfilter_IS1480_portAssignment

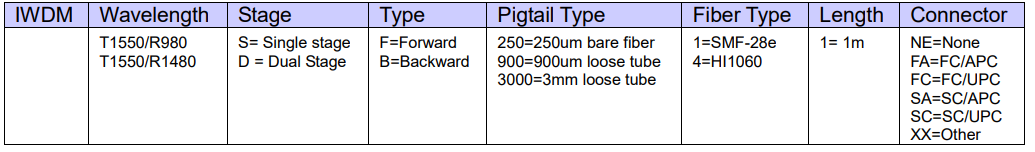

■注文方法
