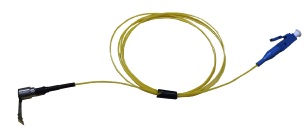

APD-10は、ファイバピグテイル付の高感度APD-TIA光レシーバで、高速InGaAsアバランシェフォトダイオードとTIAがハーメチックシール同軸型パッケージに内蔵されています。フレキシブルプリント基板が使用されており、光コネクタはLC/UPCです。

■　特徴

・10Gb/sゲイン帯域幅
・TIAアンプ内蔵
・高感度：-26 dBm typ.
・低消費電力：0.1W typ

■ 用途

・10GBASE-L イーサーネット
・SOONET OC-192
・SDH STM-64
・10G ファイバチャネル
・光ファイバセンサ

 apd-10-1
■ 機能ブロック図

apd-10-2
■ 仕様   フォトディテクタとは
　型番 APD-10
　一般仕様
　動作波長
 1250 nm – 1600 nm
　APDブレイクダウン電圧
 25 V min., 34V typ., 40 V max.
　VBR 温度係数
 0.07 V/℃ typ., 0.11 V/℃ max.
　トータル暗電流
 20 nA typ., 100 nA max.
　応答性
 0.65 A/W min., 0.75 A/W typ.
　感度
 -27.5 dBm min., -26.5 dBm max.
　トランスインピーダンス
 10 kΩ min., 12 kΩ typ.
　キャパシタンス
 0.18 pF typ., 0.22 pF max.
　光リターンロス
 -27 dB
　3 dB S21帯域幅
 6.0 GHz min., 8.0 GHz typ.
　デジタル帯域幅
 10 Gb/s
　機械的仕様
　光入力パワー
 -26 dBm min., -3 dBm max.
　逆方向電流
 2 mA
　順方向電流
 32 mA typ.
　動作温度
 0 ℃ ~ +85 ℃
　保管温度
 -40℃ ~ +85 ℃
　動作湿度
 85 %
　光コネクタ
(→光コネクタとは)
 LC/UPC
　光ファイバ
 SMF-28
　メーカ
 Optilab
■ ピン配置apd-10-3
