■製品名：20GHzリニアInGaAs PIN フォトディテクタ；広温度範囲

20GHzリニア InGaAs PIN フォトディテクタ：PD-20-TQは、直線性に優れた20GHz帯域幅のInGaAs PINフォトディテクタで、60kHz – 20GHzのアナログ信号、20Gb/sまでのディジタル信号の検出に利用できます。動作温度 -40 ℃ ~ +75 ℃、保管温度範囲-55℃ ~ +125 ℃と温度範囲の広いのが特徴です。最適使用波長帯は1260nm-1600nmで、40mWまでの高い光入射パワーの入力が可能です。

■　特徴 ・60kHz – 20GHzの広い帯域幅 ・40mW+入力に対する高い直線性 ・動作温度 -40 ℃ ~ +75 ℃ ・35mAまでの高電流ハンドリング ・フラットな周波数応答, ±1dB ・有効波長範囲850 – 1650nm ・ハーメチックシール ・標準１年保証 ■ 用途 ・ アナログ RF over Fiber システム ・ 20Gb/s　までのRZ/NRZ信号受信 ・ LIDARシステム ・ コヒーレント光システム ・ 試験装置のフロントエンドO/E変換

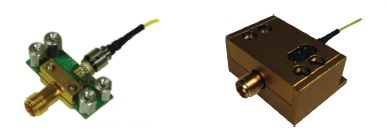

	PD-20-TQ 　　　　　　　外部ハウジング付PD-20-TQ

■ 機能ブロック図

■ 仕様

フォトディテクタとは

型番	PD-20-TQ
一般仕様
最適動作波長	1260 nm – 1600 nm
可能動作波長	850 nm – 1650 nm
光入力レベル	40 mW max.
S21 3dB帯域幅	17 GHz min., 19G Hz typ.
S22特性	< -10 dB @ 20 GHz
応答性	0.85 A/W @ 1550 nm typ., 0.90 A/W @ 1310 nm typ.
暗電流@25℃, 5V	10 nA typ., 100 nA max.
光リターンロス	-30 dB typ.
光PDL@1550nm	0.05 dB max.
光ファイバ	SMF-28
バイアス電圧	5 V typ.
インピーダンス	50 Ω
カップリング	ACカップル
アナログ応用
有効帯域幅	60 kHz – 20 GHz
リップル（1GHz）	±1.0 dB max.
群遅延	±7.0 ps
2次高調波歪み	-70.0 dBc max.
3次高調波歪み	-75.0 dBc max.
デジタル応用
感度 @ 10Gb/s	-19.0 dBm
受信帯域幅	20 Gb/s まで
データフォーマット	RZ, NRZ
LT-15を使ったリンク特性
SFDR	113 dB Hz2/3
リンクロス	-20 dB @ 10dBm 光
機械的仕様
動作温度	-40 ℃ ~ +75 ℃
保管温度	-55℃ ~ +125 ℃
動作湿度	85 %
フォトダイオードバイアス電圧	5 V±1 V DC
パッケージタイプ	K タイプRFコネクタ付 2-pin モジュール
ハウジングサイズ	30 mm x 20 mm x 14 mm
ファイバコネクタ (→光コネクタとは)	FC/APC
光ファイバ	SMF-28（φ 0.9 mmチューブ）
最大定格
PIN バイアス電圧	+2.0 ~ +7 V
フォワード電流	35 mA
光入力損傷閾値	50 mW
メーカ	Optilab

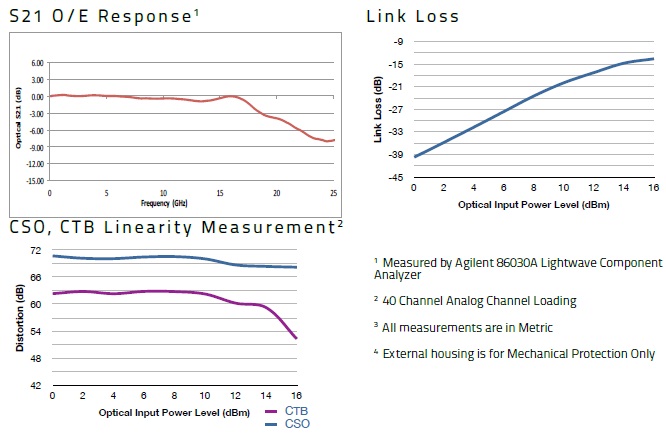

 ■ 特性測定例

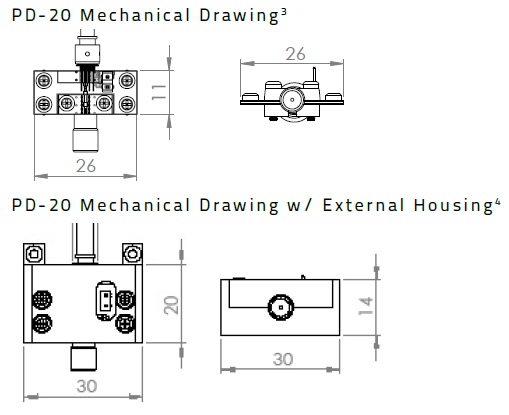

■ 寸法図
