片方向光パワーモニタ:UOPMはタップカプラ(分岐カプラ)と光アイソレータとPDを非常にコンパクトに集積化したデバイスで、ボードの省スペース化に有効です。高アイソレーション、低暗電流、低PDL、低い偏波依存応答性などの優れた特性に加え、テルコーディアに準拠しています。

特徴

・片方向モニタリング

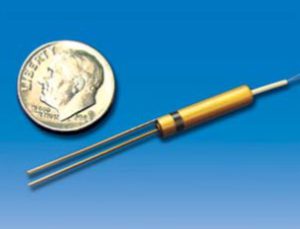

・コンパクトな同軸パッケージuopm
・優れた応答直線性
・低挿入損失
・高アイソレーション
・コストエフェクティブ

用途
・EDFA
・ラマンアンプ
・DWDM Mux/DeNux
・OADM
・保護スイッチ

 仕様
 型番 UOPM
 パラメータ 単位 Min. Typ. Max.
 動作波長範囲  C-バンド nm 1525 1550 1565
 L-バンド nm 1570 1593 1615
 C & L-バンド nm 1525 1570 1615
 出力からPDへのアイソレーション dB 25
 偏波依存損失(PDL) dB 0.03 0.1
 波長依存損失(WDL) dB 0.05 0.15
 偏波モード分散(PMD) ps 0.1
 リターンロス dB 45
 応答平坦性(帯域中心にて) dB ±0.3
 偏波依存応答性 dB 0.03 0.1
 直線性 % ±5
 逆電圧 V 5 20
 順方向電流 mA 10
 暗電流 @ 23℃, -5V nA 0.5 1.0
 高周波応答限界 GHz 0.6
 動作温度 -5 70
 保管温度 -40 85
 ファイバピグテイル SMF-28, 250μmベアファイバ or 900μmルーズチューブ
 サイズ  mm Φ3.5 x 20.5(ベアファイバ)
Φ3.5 x 26.0(900μmルーズチューブ)
 メーカ Lightwaves2020
 分岐比と光性能
分岐比
(%)
最大挿入損失 (dB) 最小応答性
(μA/mW)
最大入力光パワー
(mW)
C or L バンド C+L バンド
P グレード A グレード P グレード A グレード
1 0.3 0.4 0.4 0.5 7 500
3 0.4 0.5 0.5 0.6 21 300
5 0.5 0.6 0.6 0.7 35 300
 詳細サイズuopm-2



■注文方法
