FBG波長安定化LD光源は、FBGで波長選択することにより一定波長で安定に発振させる半導体レーザ光源です。DFBレーザより安価なためシード光、計測用光源、ポンプLDなどに利用されています。ファイバーラボ社でご提供しています各種波長帯のＦＢＧＬＤ光源はオプションで1KHzまでのパルス変調も可能で幅広い用途にご利用いただけます。FBG-LDの詳細は｢半導体レーザとは｣をご参照ください。
|
|

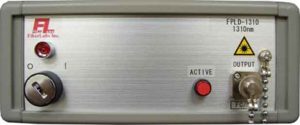

 標準ユニット(サイズ：66x160x230) |

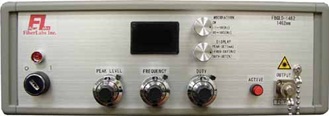

 オプション142:パルス変調タイプ （サイズ：88x260x350） |
| ■ 仕様 |
半導体レーザとは| 型番 | ＦＢＧLD-1470-150 | |
|
中心波長
|
1470 ±5 nm | |
|
出力
|
> 120 mW (150mW typ., 200mW max.) | |
|
スペクトル線幅 (FWHM)
|
< 3 nm | |
|
出力ファイバ
|
Corning SMF-28 | |
|
出力光コネクタ
|
FC/PC | |
|
動作モード
|
CW/パルス（オプション） | |
|
パルスモード
|
変調方式
|
ＬＤ 直接変調 |
|
ピークレベル
|
0 ~ CW 動作出力 | |
|
周波数
|
1 ~ 100 % | |
|
デューティ－比
|
< 3 nm | |
|
サイズ*1
|
標準ユニット： 66 mm (H) x 160 mm (W) x 230 mm (D) オプション142： ８８ mm (H) x ２60 mm (W) x ３５0 mm (D) |
|
|
動作温度
|
0 ~ 40 ℃ | |
|
保管温度
|
-10 ~ 60 ℃ | |
|
重量
|
標準ユニット:2 Kg,, オプション142：5 Kg | |
|
電源
|
AC 100 – 240 V (50/60 Hz) | |
|
オプション
|
||
|
NO – 011
|
FC/PC 光コネクタ | |
|
NO – 012
|
FC/APC 光コネクタ | |
|
NO – 013
|
SC/PC 光コネクタ | |
|
NO – 014
|
SC/APC 光コネクタ | |
|
NO – 141
|
光出力コントロール （光出力またはLD電流 表示付） | |
|
NO – 142
|
パルス変調 (1 ~ 1KHz) ：1KHz以上の変調はご相談ください) (LD電流、周波数、デューティ－比表示付） |
|
|
メーカ
|
ファイバーラボ | |
*1: 突起部含まず
