半導体レーザ光源: LBX-HPEシリーズはコンパクトなドライバ組み込みレーザヘッドの高性能、高信頼の紫外/可視域マルチモードLD光源です。医療、レーザディスプレイ演出、リプログラフィ、ポリマー硬化、ポンプレーザなど様々な用途にご利用いただけます。出力は空間出力ビームかMMファイバ出力(オプション)をご選択いただけます。

 特徴

・ドライバー組込みレーザヘッド
・楕円平行ビーム
・アナログ変調
・USB, RS232, アナログインターフェース
MMファイバ出力(オプション)

 用途
・医療
・レーザディスプレイ演出
・リプログラフィ
・ポリマー硬化
・ポンプレーザ

lbx-hpe
■ 仕様   半導体レーザーとは?
型番 単位
LBX-525-HPE
光仕様
波長 nm 525
波長範囲 nm ±10
スペクトル幅 nm ≦5 (2 typ.)
レーザ出力 (CW) mW 1000
制御モード 自動パワー制御(APC), 自動電流制御(ACC)
出力安定性 8 H @±3°K) ±1%
マルチ横モード空間ビーム
ビーム径(typ.)(@1/e2, @レーザアパーチャ) mm 2.0 x 0.5
ビーム拡がり角 (typ.)(@1/e2, 全角, ファーフィールド) mrad 0.2 x 2.6
MMファイバ出力オプション
出力パワー mW 800
ファイバコア径 μm ≧50
変調機能
 アナログ変調入力電圧 V 0 – 5
帯域幅(3dB カットオフ周波数, ACC MHz DC-1
立上り、立下り時間(10% – 90%, ACCモード ns ≦200
メーカ Oxxius

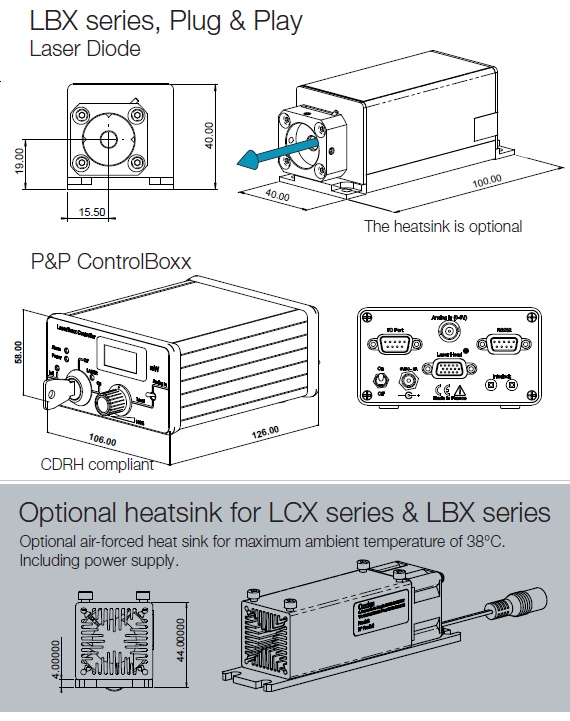

■外観図面

lbx-dimemsion
