ファイバレーザ整合FBG(GTL-FBG-LP-830)は、ファイバレーザ加工に理想的なソリューションです。出力パワーが数十ワットのレーザで使用したとき、最小挿入損失と最適パラメータを得られます。高反射グレーティングは、約0.5~0.7nm(-20dB)のFWHMを有し、低反射(5%~40%)グレーティングは、FWHM0.15~0.35nmを有します。高反射グレーティングに対する低反射グレーティングのミスマッチは最大±0.1nmです。狭線幅のファイバレーザの場合、調整なしで理想的なマッチングを行いながら、FWHMが約0.1nm以下のFBGを使用できます。

ファイバブラッググレーティング(FBG)は、光通信、レーザ技術および検知システムにおいて多くの用途があります。 FBGは、ファイバ内ミラーまたは狭帯域光スペクトルを有する光フィルタのように広く使用されたり、歪みや温度を測定するための敏感な要素として使用することができます。

FBG製品一覧

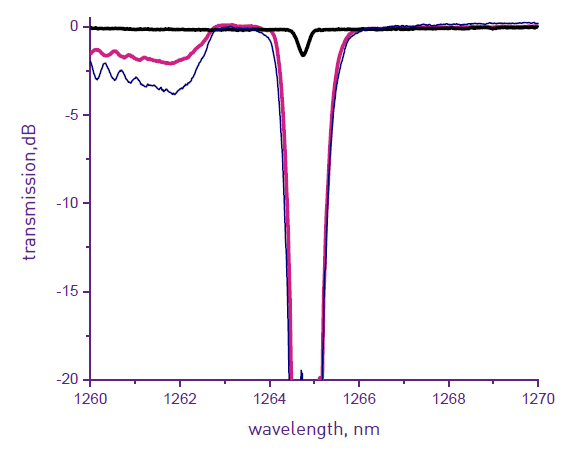

■透過スペクトル(Ybレーザとラマンコンバータ)

■仕様

 型番 GTL-FBG-LP-830
 波長範囲(nm) 600~2300 (±0.1~±1 カスタム可能)
 ファイバタイプ SMF, PMF, DCF, LMA, その他カスタム可能
 短納期可能波長(nm) 633, 650, 852, 976, 1030, 1060, 1064, 1063~1078, 1080, 1125, 1150, 1510~1580, 1551, 1650, 1874~1878, 1900, 1908, 1952, 2300 (±0.1~±1 カスタム可能)
 反射率(%) 低反射 : 5~40 (2~5 カスタム可能)
高反射 : > 99 (2~5 カスタム可能)
 FWHM(nm) 低反射 : 0.1~0.8
高反射 : 0.7~1.2
 ミスマッチ(nm) < 0.2 またはカスタム
 ピグテール長(m) ≧ 0.5, またはカスタム
 リコート なし、アクリレート、ポリイミド、アルミ、銅、またはカスタム
 プルーフテスト(kpsi) > 100
 コネクタ
(→光コネクタとは)
ベアファイバ またはカスタム
 サイズ(mm) L:25mm x W:11mm x H:6.5mm (1FBG)
L:25mm x W:15mm x H:6.5mm (2FBG)
 メーカ FORC Photonics
