チューナブル秒FBG(GTL-FBG-TB-890)は、補正された中心ブラッグ波長が必要な場合を含む、多くの用途に適したソリューションです。FBGの中心波長は印加応力に強く依存します。力を加えることによって、FBGは中心波長を直線的にシフトさせる歪を発生させます。FBGの波長の相対歪み感度は、0.78×10-6 µs train-1です。チューナブルFBGは、パッケージングされた状態で手動で操作されます。3nmの波長範囲でアサーマル性能をつけることもできます。光コネクタもしくはベアファイバであればバンドル構造が可能です。

FBG製品一覧

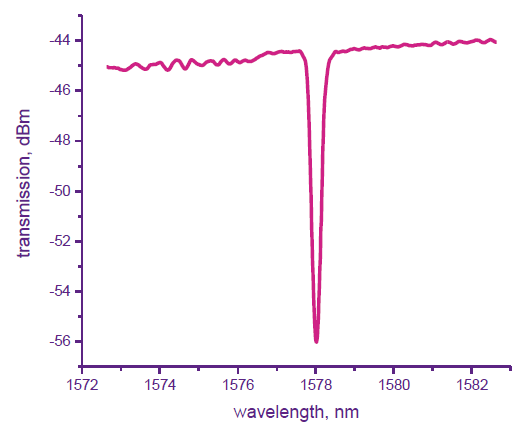

■特性

■仕様

 型番 GTL-FBG-TB-890
 波長範囲(nm) 600~2300 (±0.1~±1 カスタム可能)
 ファイバタイプ SMF, PMF, DCF, LMA またはカスタム
 短納期可能波長(nm)
633, 650, 852, 976, 1030, 1060, 1064, 1063~1078, 1080, 1125, 1150, 1510~1580, 1551, 1650, 1874~1878, 1900, 1908, 1952, 2300 (±0.1~±1 カスタム可能)

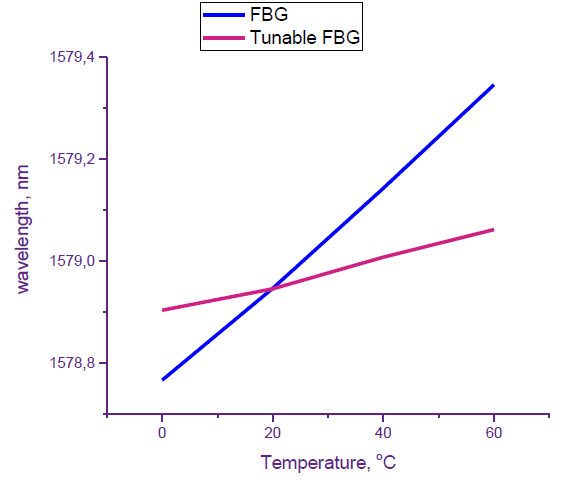

 熱波長安定性(nm)
< 0.18 (0~60℃)
 反射率(%) 5~99 (2~5カスタム可能)
 FWHM(nm) 0.05~1.2 (カスタム可能)
 FBG長(mm) 1~20 (カスタム可能)
 調整範囲(nm) 3
 SLSR(dB) < 8 (カスタム可能)
 ピグテール長(m) ≧ 0.5 またはカスタム
 リコート カスタム
 プルーフテスト(kpsi) > 100
 コネクタ
(→光コネクタとは)
ベアファイバ, FC/APC, LC/APC またはカスタム
 パッケージサイズ(mm) L:66 x W:18 x H:16
 メーカ FORC Photonics
