MEMS光スイッチは微細加工で作られたマイクロミラーを利用した光スイッチで、光ネットワークの線路切り替えに使われます。機械式光スイッチに比べ小型、高速、耐久性に優れるなどの特徴があります。本製品は1×16スイッチで、シングルモードタイプとマルチモードタイプがあります。

■特徴
・低挿入損失
・高クロストーク
・応答時間が早い
・コンパクトサイズ

■用途
・光再構成

・計装
・プロビジョニング

パラメータ 単位 シングルモード マルチモード
波長範囲 nm 1240 ~ 1640 700 ~ 1700
挿入損失 dB ≦2.0 (標準 1.3) < 3.0 (標準 1.5)
PDL dB ≦0.15 ≦0.3
リターンロス dB ≧45 (標準 55) ≧35 (標準 45)
クロストーク dB ≧60 (標準 75) ≧45 (標準 55)
スイッチ速度 ms ≦1 (標準 0.5) ≦20 (標準 2)
リピータビリティ dB ≦0.002
耐久性 摩耗なし
ファイバタイプ SMF-28e   50/125,62.5/125 MM
動作電圧 VDC <5
消費電力 mW 標準 190 標準 75
動作温度 0 ~ 70
保管温度 -40 ~ 85
サイズ (L x W x H) mm 175 x 105 x 10
メーカ Opneti communications

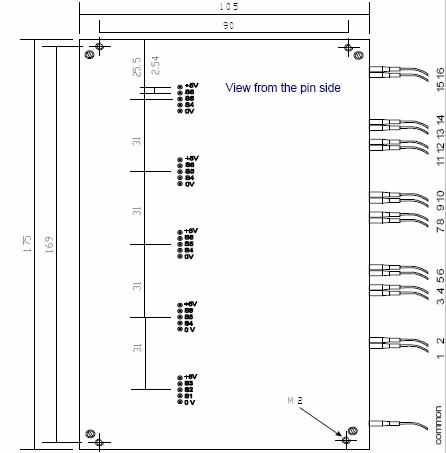

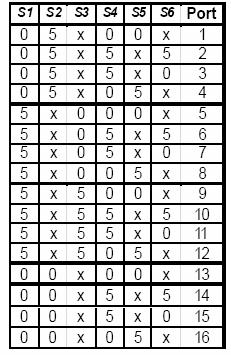

■ PIN コネクション

Opn-1x16MEMSswitch-1Opn-1x16MEMSswitch-2

























Opn-1x16MEMSswitch-3Opn-1x16MEMSswitch-4
