■ 製品名：2×1(1×1,2×2)-MEMS光スイッチ Opneti Communications Co.

MEMS光スイッチは微細加工で作られたマイクロミラーを利用した光スイッチで、光ネットワークの線路切り替えに使われます。機械式光スイッチに比べ小型、高速、耐久性に優れるなどの特徴があります。本製品は1×1, 1×2, 2×2スイッチで、シングルモードタイプとマルチモードタイプがあります。製品はTelcordia 1221に適合しています。

■特徴

・コンパクトサイズ・応答時間が早い・TTL, CMOS

■用途

・プロテクションスイッチング・再構成・光サブシステム・アレイの統合

■仕様

光スイッチとは？

パラメータ	単位	シングルモード	マルチモード
波長範囲	nm	1240 ~ 1640	600 ~ 1700
挿入損失	dB	≦1.0 (標準 0.4)	≦ 1.2(標準 0.4)
PDL	dB	≦0.07	≦0.15
リターンロス	dB	≧50 (標準 55)	≧30 (標準 40)
クロストーク	dB	≧60 (標準 75)	≧40 (標準 60)
スイッチ速度	ms	≦1 (標準 0.5)	≦20 (標準 2)
耐久性	回	摩耗無し
繰り返し	dB	≦0.01	≦0.005
ファイバタイプ		SMF-28e	50/125, 62.5/125 MM
動作温度	℃	0 ~ 70
保管温度	℃	-40 ~ 70
サイズ (L x W x H)	mm	23.2 x 10.1 x 5.9
スイッチ駆動条件
電源電圧(PIN 1) V_cc	V	3.2 ~ 5.25 (Typ. 3.3 or 5)
消費電流(PIN 1) I_cc	mA	≦45 (Typ. 1)
Lレベル電圧(ピン3、4)	V	0.3
Hレベル電圧(ピン3、4)	V	3
ポート選択パルス幅	ms	≧2. (Typ. 10.)

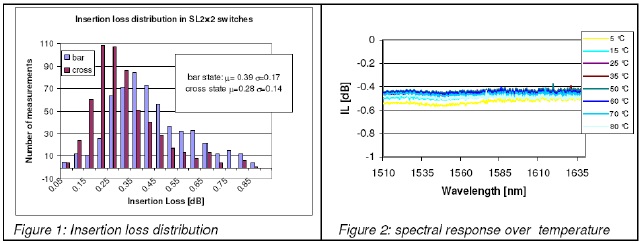

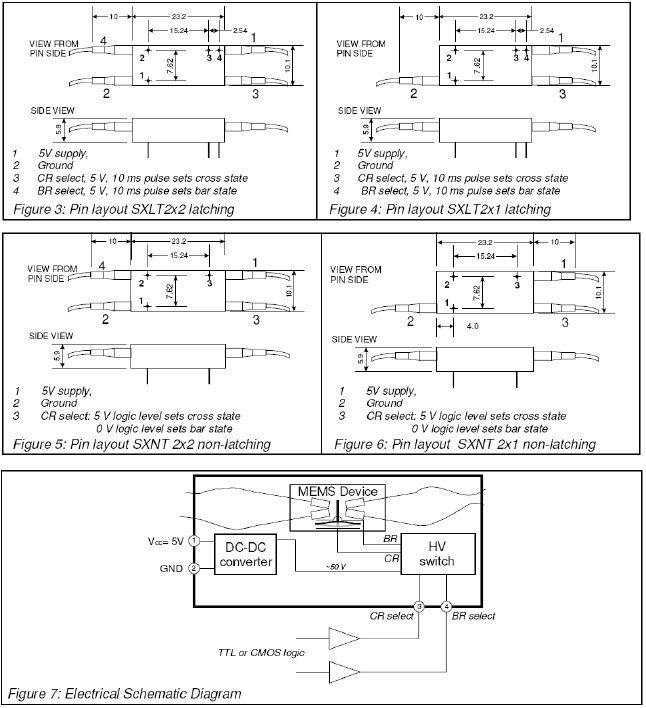

■図

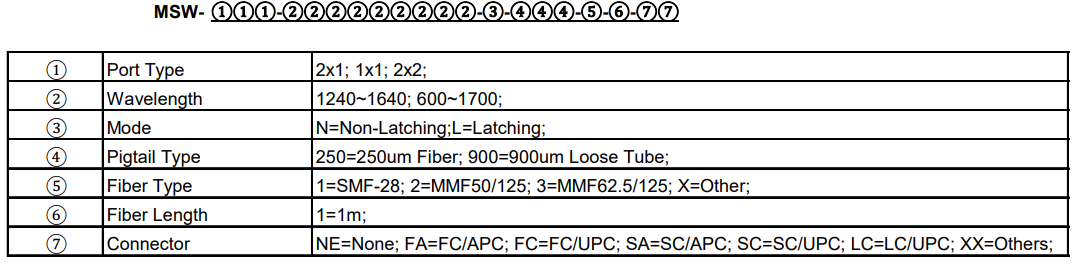

■注文方法

MSW-①-②-③-④-⑤-⑥-⑦

①	②	③	④	⑤	⑥	⑦
構成	波長	動作	ジャケット	ファイバ種類	ファイバ長	コネクタ
2×1 1×1 2×2	1240~1640 600~1700	L = Latching N = Non-Latching	250 = 250 μm素線 900 = 900 μmルースチューブ	1 = SMF-28e 2 = MMF 50/125 3 = MMF 62.5/125 その他	1 = 1 m その他	NE = なし FA = FC/APC FC = FC/UPC SA = SC/APC SC = SC/UPC LC = LC/UPC その他
