MEMS光スイッチは微細加工で作られたマイクロミラーを利用した光スイッチで、光ネットワークの線路切り替えに使われます。機械式光スイッチに比べ小型、高速、耐久性に優れるなどの特徴があります。本製品は1×2(2×2)スイッチで、488nm, 633nm, 780nm, 830nm, 980nm, 1064nmなどの非通信波長帯で使用できます。

■特徴
・低挿入損失、低PDL
・高クロストーク
・高速応答
・コンパクトサイズ
・特殊ファイバ

■用途
・ソース選択

・光機器

 パラメータ 単位 シングルモード
 中心波長 nm 488, 633, 780, 830, 980, 1064
 波長範囲 nm カットオフ + 200nm
 挿入損失 dB ≦1.5 (標準 0.7)
 PDL dB ≦0.05
 リターンロス dB ≧50 (標準 55)
 クロストーク dB ≧60 (標準 75)
 スイッチ速度 ms ≦1 (標準 0.5)
 リピータビリティ dB ≦0.001
 耐久性 109
 動作電圧 VDC <5
 消費電力 mW ≦10 (標準 5)
 動作温度 0 ~ 70
 保管温度 -40 ~ 85
 サイズ (L x W x H) mm 40x 16.5 x 9.5
 メーカ Opneti communications

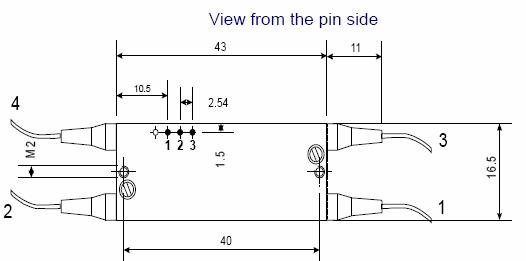

■ PIN コネクション

1x2MEMSswitch_specialwavelength-11x2MEMSswitch_specialwavelength-2

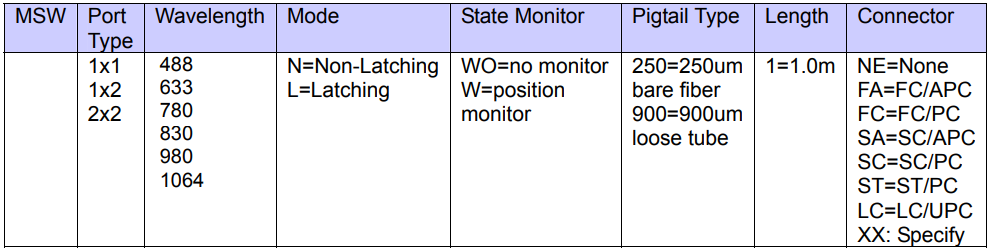

■注文方法
