小型ポラリメータ : PRIMは、4つの光電流出力から偏光状態(SOP:State of polarization) および偏光度(DOP:Degree Of Polarization)を算出することができ偏光計です。非常に小型で1520-1610nmの波長範囲で使用できます。

■ 特徴
・コンパクトサイズLW2020-plr-polarimeter-1
・可動部なし
・高速応答
・低過剰損失
・PCBボードへのマウント容易

■ 用途
・SOP & DOP測定とモニタリング
・偏光追尾&安定化
・偏波多重
・PMD補償
・ファイバセンシング

■ 仕様

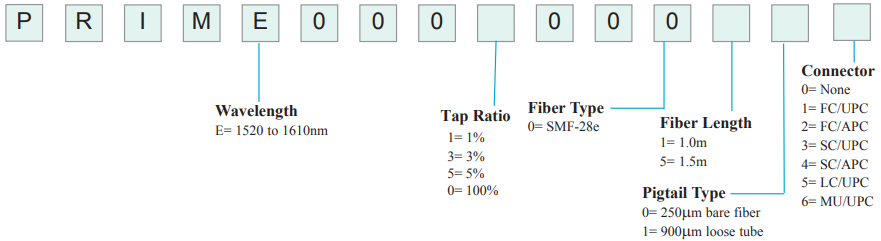

型番 PRIM
技術仕様
動作波長範囲 nm 1520 ~ 1610
Tap比 % 1 3 5 100
挿入損失(スルーポート) dB 0.4 0.5 0.6 NA
動作光パワー範囲 dBm -15 ~ +15 -35 ~ +5
PD応答性 A/W >0.9
波長依存応答性 % ±2
PD直線性 % ±5
PD暗電流 @-5V & 25℃ nA <1.0
帯域幅 @RL=50Ω GHz >0.6
トータルキャパシタンス
@ f=1MHz
pF <8
リターンロス dB >50
最大光パワーハンドリング mW 30
最大PDフォワード電流 mA 10
最大PDリバース電圧 V 20
環境・物理的仕様
動作温度 0 ~ 70
保管温度 -40 ~ 85
相対湿度(無結露) %RH 10 ~ 90
ファイバピグテイル   SMF-28e, 250μmベアファイバまたは900μmルーズチューブ
サイズ mm 19 x 22 x 6.5
メーカ   Lightwaves2020

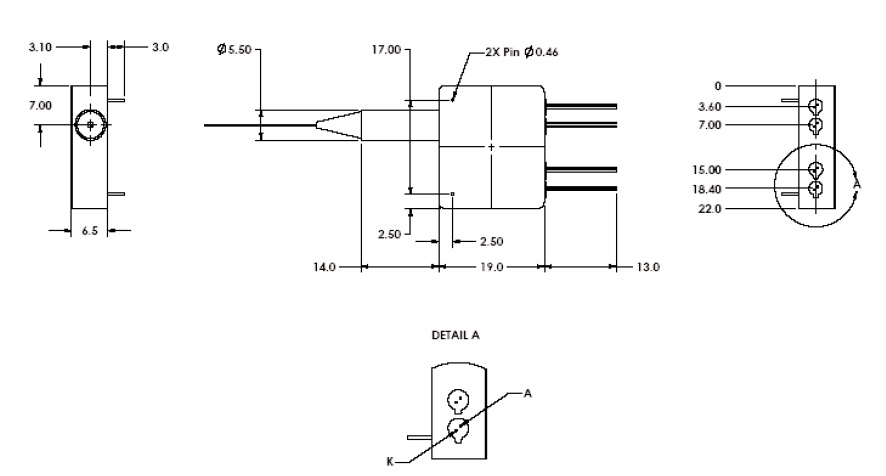

■ サイズ詳細

LW2020-plr-polarimeter-2
