ASE光源は、広帯域光源、ブロードバンド光源とも呼ばれ、レーザ光のように強度が強く、かつ、スペクトル幅の広いインコヒーレント光を発生する光源です。
ファイバーラボではスペクトル特性の異なる6種類のCLバンドASE光源をラインアップしています。低価格でコンパクトなASE-CL-13S、パワー、スペクトル安定性に優れたASE-FL7002、7004、平坦特性に優れたASE-FL7006-15、-17、高出力のASE-FL7015など豊富な機種からご用途に応じ最適な製品をお選びいただけます。

■ 特徴
 ●優れた出力&スペクトル安定性

 ●高出力:>+23dB(>200mW)
 ●優れた平坦性



■ 応用
 ●FBGセンサー用光源

 ●光ジャイロ用光源
 ●光部品の特性測定
 ●光計測用光源

FL-ASE-BT-44x112x20

ASE-CL-13S

FL-ase_benchtop1

ASE-FL7004

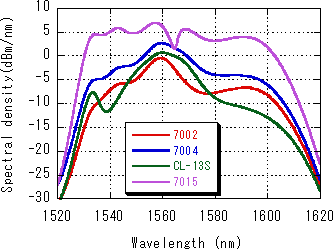

ase_clbandSpectrumDensity1

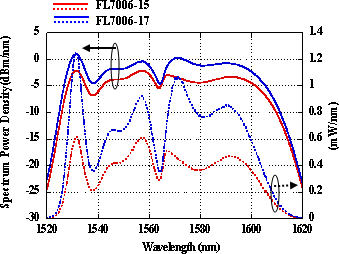

ase_clbandSpectrumDensity2





■ 仕様(ベンチトップタイプ)

型番 ASE-CL-13S ASE-FL7002 ASE-FL7004 ASE-FL7006-15 ASE-FL7006-17 ASE-FL7015
出力波長帯 CLバンド
総出力 >+13dBm
(>20mW)
>+13dBm
(>20mW)
+16.5dBm
(>45mW)
+15dBm
(>31.6mW)
+17dBm
(>50mW)
>+23dBm
(>200mW)
スペクトルパワー密度 >-15dBm/nm
@1530~1600nm
>-11dBm/nm
@1540~1600nm
>-8dBm/nm
@1540~1600nm
>-8dBm/nm
@1528~1603nm
>-6dBm/nm
@1528~1603nm
>-2dBm/nm
@1540~1600nm
出力ファイバ SMF

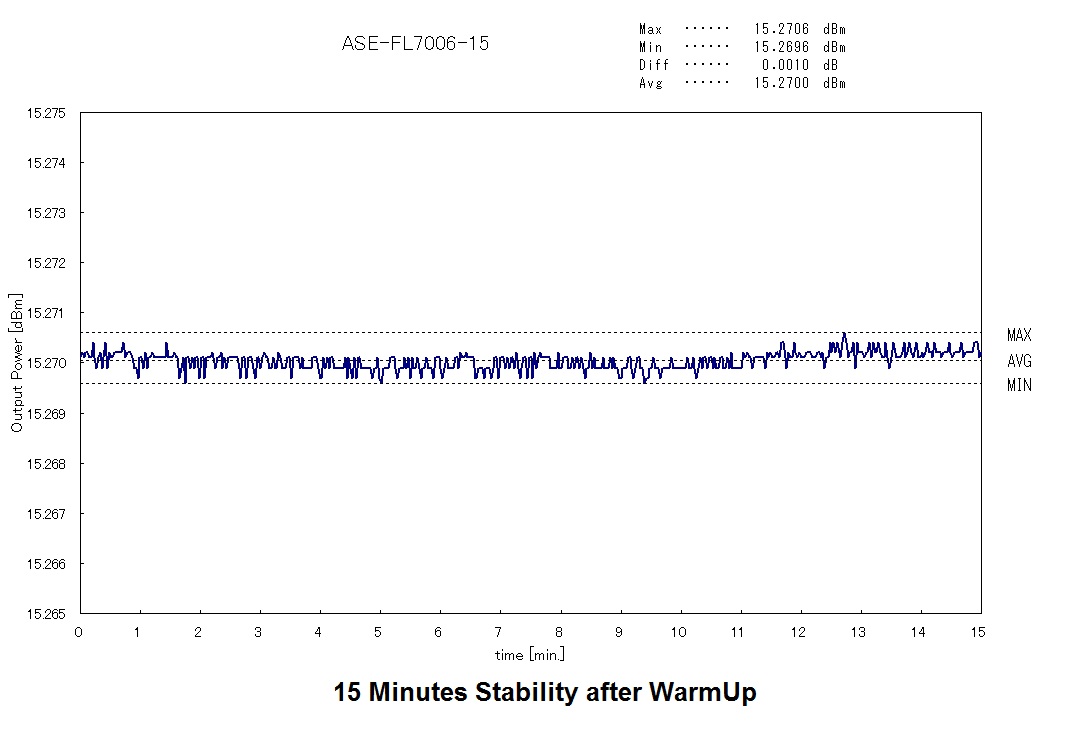

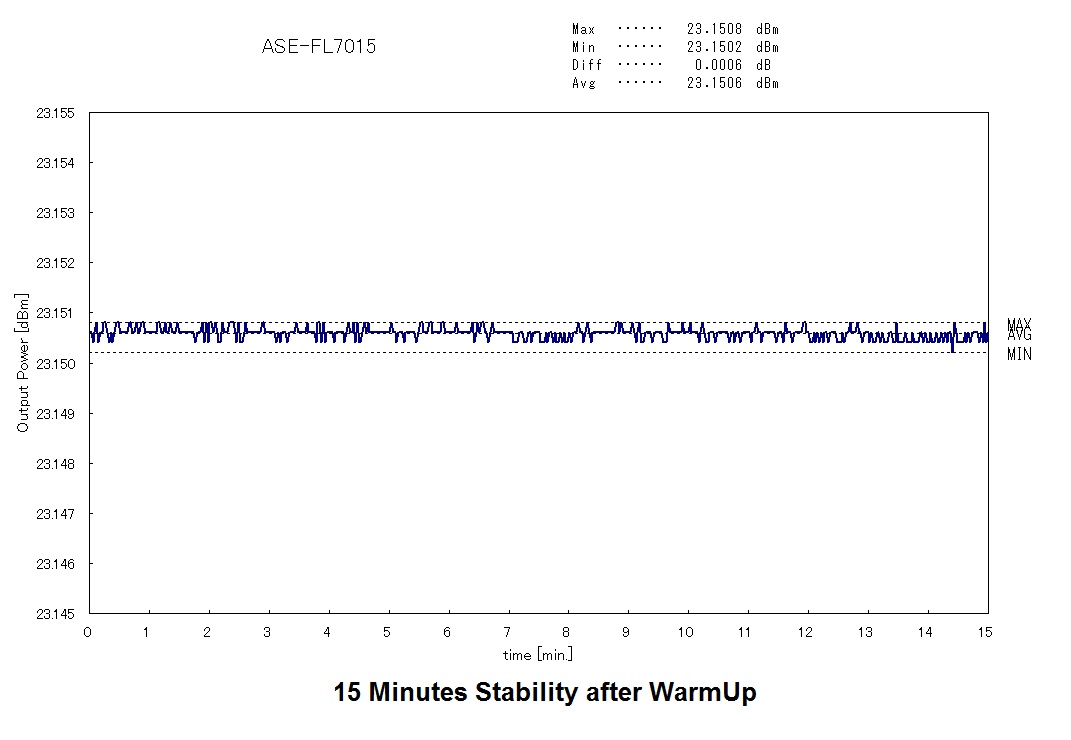

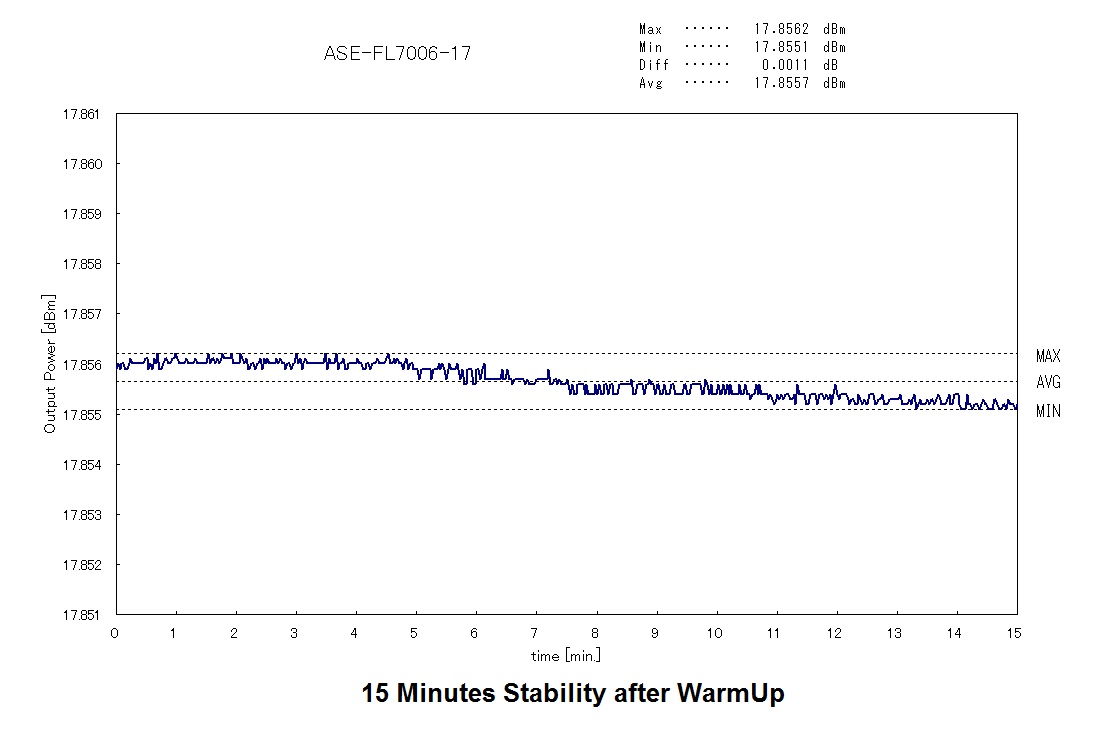

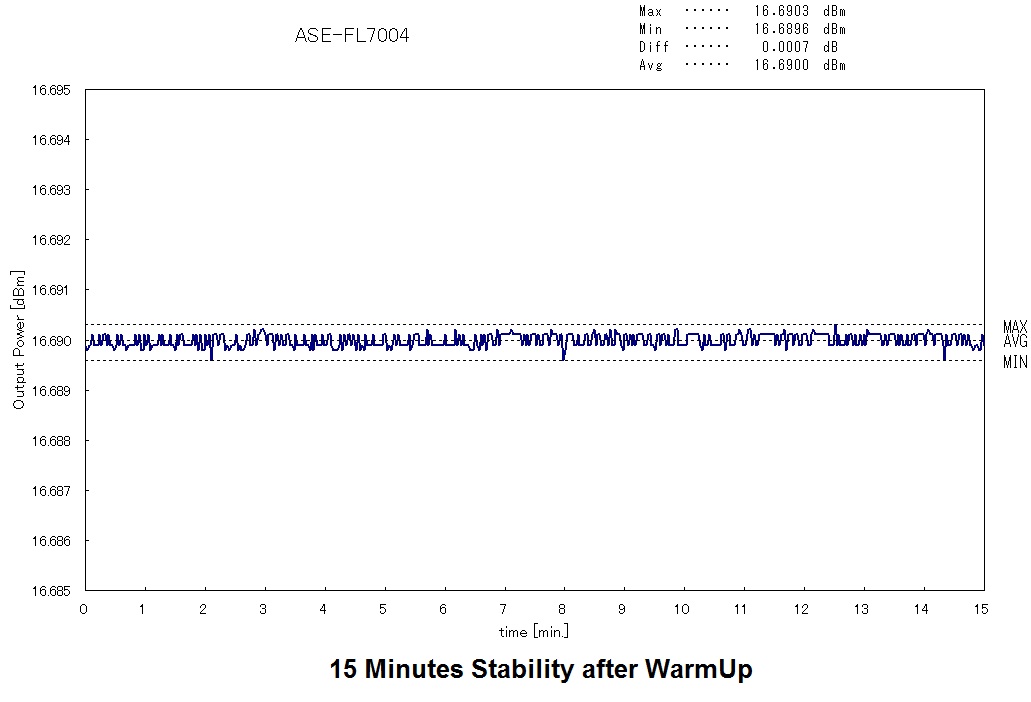

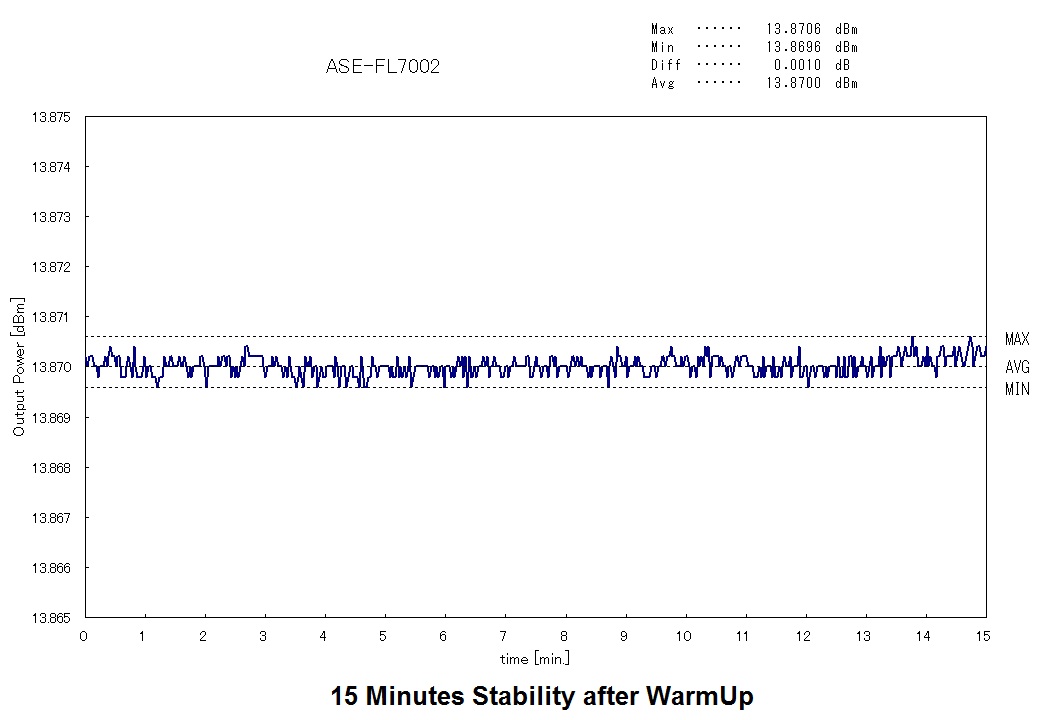

出力安定性*1 <+/- 0.05dB     <+/-0.005dB <+/-0.01dB
データ例 データ例 データ例 データ例 データ例 データ例
出力コネクタ FC/PC
外形寸法(mm)*2 44(H)x112(W)
x120(D)
88(H) x 260(W) x 350(D)
動作温度 0~40℃
保管温度 -10~60℃
電源 DC6V
ACアダプタ付属
AC100~240V(50/60Hz)
メーカ ファイバーラボ

*1 1時間ウォームアップ後、15分間の安定性
*2 突起部を含みません

●製品改良のため、仕様などを予告無く変更する場合があります。
