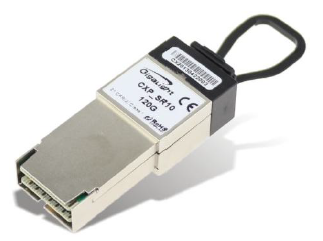

120G CXP SR10 400mは、複数のマルチモードファイバで100Gイーサネット100GBASE-SR10リンク用に設計されており、850nm波長を使用して最大400mの伝送距離をサポートします。
| ■特徴 ・ホットプラグ対応CXPフォームファクタ ・CXP MSA標準に準拠 ・IEEE 802.3ba 100GBASE-SR10規格に準拠 ・IEEE 802.3ae 10GBASE-SR10規格に準拠 ・12チャンネル全二重通信トランシーバモジュール ・120Gb/sの総ビットレートをサポート ・12チャンネル850nmVCSEL ・12チャンネルPIN-PD ・4.5Wの最大消費電力 ・最大リンク長300m(OM3 MMF),400m(OM4 MMF) ・シングルMTP/MPOレセプタクル ・デジタル診断機能内蔵 ・動作温度0~70℃ ・シングル3.3V電源 ・RoHS-6準拠 |
 |
■仕様
製品型番: GCX-MPO121-SR10C
| パラメータ | 単位 | Min | Typ | Max |
| データレート/各ライン | Gbps | 1.06 | – | 10.5 |
| 消費電力 | W | – | – | 4.5 |
| 保管温度 | ℃ | -20 | – | 85 |
| 動作温度 | ℃ | 0 | – | 70 |
| 湿度(結露無きこと) | % | 5 | – | 95 |
| トランスミッタ | ||||
| 中心波長 | nm | 840 | – | 860 |
| RMSスペクトル幅 | nm | – | – | 0.65 |
| 平均送信パワー/各ライン | dBm | -7.6 | – | 2.4 |
| 光変調振幅(OMA)/各ライン | dBm | -5.6 | – | 3.0 |
| 消光比 | dB | 3 | – | – |
| レシーバ | ||||
| 中心波長 | nm | 840 | – | 860 |
| OMAにおける受信感度 | dBm | – | – | -5.4 |
| 平均パワー/各ライン | dBm | -9.5 | – | 2.4 |
| 反射率 | dB | – | – | -12 |
| LOSアサート | dBm | – | – | -14 |
| LOSディアサート | dBm | – | – | -11 |
| LOSヒステリシス | dB | 1 | – | – |
| データシート | ||||
| メーカ | Gigalight | |||
