光アンプ:AMP-FL5701-X8シリーズは、1470 – 1610nmの8波長のCWDM信号を一括して増幅できるCWDM光アンプです。CWDMトランスミッタの直後に設置しブースターアンプとして使用するするAMP-FL5701-B8と、インラインアンプとして使用するAMP-5701-I8がございます。これらの光アンプを利用することによりCWDMシステムの伝送距離を簡単に伸ばすことができます。
本光増幅器はSNMP(オプション)に対応していますのでイーサネットのネットワーク上で遠隔監視・統合管理できます。

■ 特徴


・CWDM 8波長の信号を一括増幅

 ・優れた利得平坦性
ブースタアンプ&インラインアンプ
・優れたコストパフォーマンス
・アラーム機能付き

1U筐体
8波長の筐体は1Uを2つ重ねた2U筐体になります



応用

・CWDMネットワーク

cwdm-transmission-1

8波長CWDM光アンプを使った長距離CWDM伝送

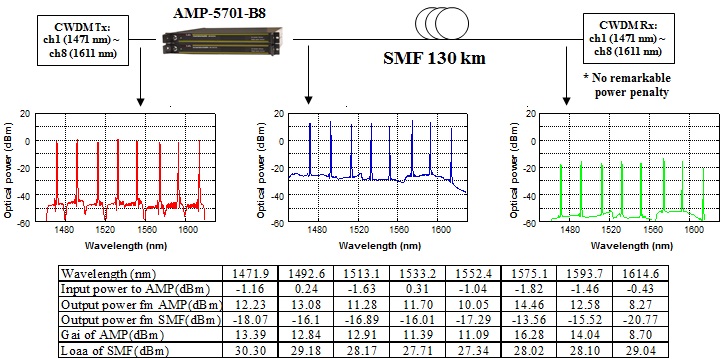

ブースタアンプを使った伝送例

cwdm-transmission-2





仕様 CWDMとは? 光ファイバアンプとは?
 型番 AMP-FL5701-B8 AMP-FL5701-I8
 アンプタイプ ブースターアンプ インラインアンプ
 信号波長 1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 nm
 最適入力信号パワー 0 ~ +2 dBm/ch -20 ~ -16dBm/ch
 出力信号パワー > +10 dBm/ch*1
> +8 dBm/ch*2
> 0dBm/ch*3
 ゲイン >10dB*1 > 20dB/ch*4
> 17dB/ch*5
 アラーム ・電流アラーム:ポンプLD電流20%増加時
・出力アラーム:<+7dBm (トータルパワー)
・無入力アラーム:<-10dBm (トータルパワー)
・電流アラーム:ポンプLD電流20%増加時
・出力アラーム:<0 dBm (トータルパワー)
・無入力アラーム:<-30dBm (トータルパワー)
 制御モード ACC
 安全機能 信号無入力時インターロック*6
 入出力ファイバ SMF
 光コネクタ
(→光コネクタとは)
SC/PC
 動作温度 0 ~ 40℃
 保管温度 -10 ~ 60℃
 サイズ*7 2U: 87mm(H) x 440mm(W) x 403mm(D)
 消費電力 <80W
 重量 12 Kg
 電源 AC100 ~ 240V (50/60Hz) 単一

*1:中心波長(xxx1nm), 0dBm/ch入力
*2:中心波長±6.5nm, 0 ~ +2dBm/ch入力
*3:中心波長(xxx1nm), -18dBm/ch入力
*4:中心波長+5/-0nm, -20 ~ -16dBm/ch入力
*5:中心波長±6.5nm, -20 ~ -16dBm/ch入力
*6:入力アラーム発報時、アンプ出力停止。自動復帰。解除スイッチ装備。
*7:突起部を含まず

オプション
オプションNo.  内容 オプションNo.  内容
011  FC/PCコネクタ 023  DC-48V ホットスワップ電源
012  FC/APCコネクタ 029  その他カスタム電源
014  SC/APCコネクタ
019  その他コネクタ 092  イーサネットインターフェイス
093  出力端反射検出インターロック
151  フロントパネルモニタ&コントロール

・製品改良のため、仕様等を予告無く変更する場合があります。
・上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
