■製品名：４x４波長-１心双方向通信用 CWDM光アンプ

ファイバーラボ株式会社 > 製品一覧 > 光通信機器一覧 > ■製品名：４x４波長-１心双方向通信用 CWDM光アンプ

■製品名：４x４波長-１心双方向通信用 CWDM光アンプ FiberLabs Inc.

　光アンプ：AMP-FL5711-I4Xシリーズは、光アンプAMP-FL5711-I4S/AMP-FL5711-I4Lにより、1471 – 1611nmのCWDM８波長を４波長ずつに分けて1心双方向伝送するCWDM光アンプです。インラインアンプとして信号を増幅することによりCWDM 1心双方向通信システムの伝送距離を簡単に伸ばすことができます。本光増幅器はSNMP(オプション)に対応していますのでイーサネットのネットワーク上で遠隔監視・統合管理できます。

■特徴

・1心双方向通信用・優れた利得平坦性・インラインアンプ・優れたコストパフォーマンス・アラーム機能付き

■応用

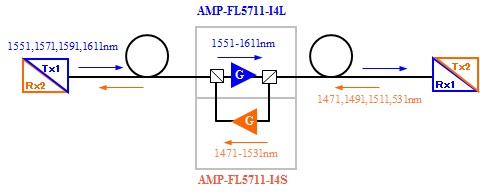

・CWDMネットワーク ■インラインアンプを使った1心双方向CWDM伝送

cwdm-6

（他の波長組合せも可能です）

■仕様

CWDMとは？

光ファイバアンプとは？

型番		AMP-FL5711-I4S	AMP-FL5711-I4L
アンプタイプ		インラインアンプ
送信側信号	波長	1471, 1491, 1511, 1531 nm	1551, 1571, 1591, 1611 nm
	最適入力パワー	-20 ~ -16 dBm/ch
	出力パワー	> 0 dBm/ch^*1
	ゲイン	>20dB/ch^2 >17dB/ch^3
受信側信号	波長	1551, 1571, 1591, 1611 nm	1471, 1491, 1511, 1531 nm
	挿入損失	< 1.5 dB (典型値: 1 dB) @中心波長 +/-6.5nm
アラーム		・電流アラーム：ポンプＬＤ電流20%増加時・出力アラーム：<0dBm (トータルパワー）・入力アラーム：<-30dBm (トータルパワー）
制御モード		ACC
安全機能		信号無入力時インターロック^*4
入出力ファイバ		SMF
光コネクタ (→光コネクタとは)		SC/PC
動作温度		0 ~ 40℃
保管温度		-10 ~ 60℃
サイズ^*5		1U: 43mm(H) x 440mm(W) x 403mm(D)
消費電力		<40W
重量		7 Kg
電源		AC100 ~ 240V (50/60Hz) /1系統

*1:中心波長(xxx1nm), -18dBm/ch入力 *2:中心波長+5/-0nm, -20 ~ -16dBm/ch入力 *3:中心波長±6.5nm, -20 ~ -16dBm/ch入力 *4:入力アラーム発報時、アンプ出力停止。自動復帰。解除スイッチ装備。 *5:突起部を含まず

■オプション

オプションNo.	内容	オプションNo.	内容
011	FC/PCコネクタ	023	DC-48V ホットスワップ電源
012	FC/APCコネクタ	029	その他カスタム電源
014	SC/APCコネクタ	–	–
019		092	SNMP
		093	出力端反射検出インターロック

		151	フロントパネルモニタ&コントロール

・製品改良のため、仕様等を予告無く変更する場合があります。・上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
