光変調器:IM-1550-20-PMは、入出力ポートが共にPMファイバの超長距離伝送向けゼロチャープ設計のLN強度変調器です。C, Lバンドをカバーし、DWDMの全チャネルで利用できます。広いE/O帯域幅、優れた直線性を有しており、20Gb/sデジタル伝送の他、20GHzのアナログ伝送にも利用できます。また、PM光システム、モードロックレーザ、マイクロ波光リンクなどへの応用も可能です。低電圧駆動で多くの変調器ドライバを使用でき、分離バイアスポートですので最適伝達関数ポイントで変調できます。ハーメチックパッケージ、テルコーディアTM GR-468-CORE適合の高信頼、高性能製品です。

 特徴

im-1550-20-pm-1

IM-1550-20-PM

・バイアス回路の優れた安定性
・低駆動電圧
・1525nm ~ 1605nmの波長範囲
・ゼロチャープ設計
・低挿入損失
・20GHzの有効帯域幅
・高消光比
・0℃ ~ 70℃の温度範囲

 用途

・OC192 C-band & L-band
・20Gb/s TDM & WDM
・20GHzアナログ伝送
・衛星リンク
・RoFリンク

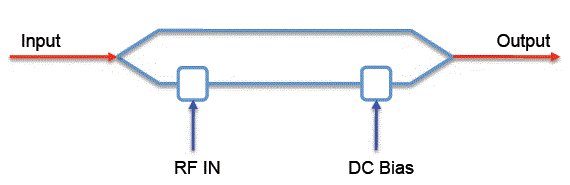

機能ブロック図

im-1550-2

仕様 LN変調器の原理
型番 IM-1550-20-PM
 技術仕様
 入射光パワー
70 mW typ., 100 mW max.
 動作波長
1525 ~ 1605 nm
 チャープ値
< 0.2 (ゼロチャープデザイン)
 挿入損失
4 dB typ., 4.5 dB max.
 消光比
≧30 dB typ. @ DC
 光リターンロス
≦- 45 dB max.
 PRBS駆動電圧
5.0 Vpp typ. @ 1 GHz
 S21帯域幅(RFポート)
10 GHz min., 12 GHz typ.
 S11リターンロス(RFポート)
≦11 dB min. 9 GHzまで
 Vπ(RFポート)
≦6.1V @ 10 GHz
 RF入力パワー
26 dBm
 インピーダンス(RFポート)
50 Ω typ.
 S21帯域幅(バイアスポート)
200 MHz min.
 Vπ(バイアスポート)
≦10 V @ DC
 インピーダンス(バイアスポート)
100 kΩ min.
 機械的仕様
 動作温度
0 ~ +70 ℃
 保管温度
-40 ~ +80 ℃
 動作湿度
0 ~ 90 % 相対湿度
 入射ファイバタイプ
PANDA-PM
 出射ファイバタイプ
PANDA-PM
 入射コネクタ
PM FC/APC, PM FC/UPC
 出射コネクタ
FC/APC, FC/UPC
 材料
LiNbO3
 結晶方位
X-cut, Y-propagating
 導波路タイプ
Ti 拡散導波路
 バイアスポートコネクタ
2 Pins
 RFポートコネクタ
Anritsu K
 ファイバ保護
900μm チューブ
 サイズ
66 mm x 22 mm x 9 mm
 メーカ
Optilab

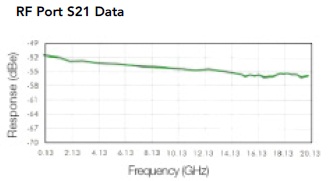

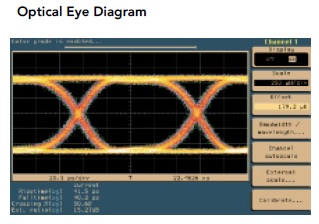

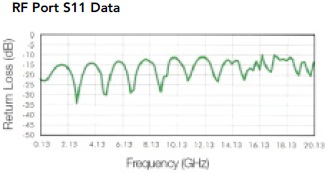

標準的試験結果

im-1550-20-pm-3

im-1550-20-pm-4

im-1550-20-pm-5

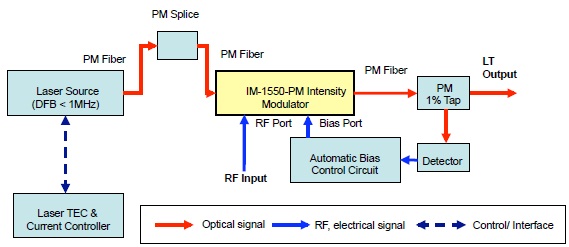

使用方法

im-1550-20-pm-6

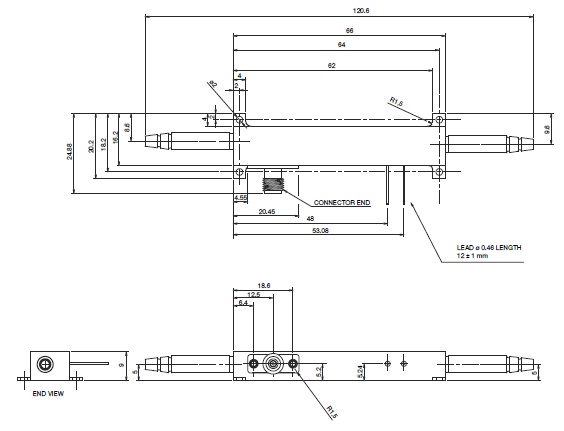

寸法図面

im-1550-20-pm-7
