光トランスミッタ:LT-3は、1550nm-DFBレーザとLN光変調器を組み合わせた3GHz帯域幅のRoF用光トランスミッタです。Radio over Fiber、アンテナリモーティングなどの光ファイバを使ったRF信号伝送の光送信機にご利用いただけます。

 用途
lt-3-1

LT-3-M

・広帯域RF信号の光ファイバ伝送
・RF/IF信号分配
・衛星マイクロ波アンテナ信号分配
・EWシステム
・広帯域ディレイライン、信号処理
・レーダシステムキャリブレーション
・位相&干渉アレイアンテナ

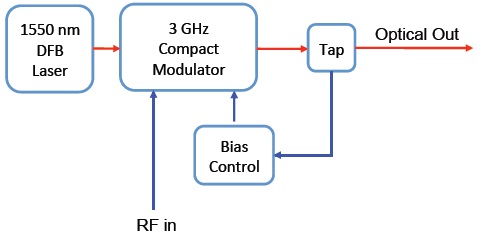

機能ブロック図

lt-3-2

仕様
型番 LT-3
 一般仕様
 DFBレーザ波長
1550 nm ±10 nm (ITU 波長から選択
 動作帯域幅
0.01 – 3.5 GHz
 光出力レベル
+4 ~ +6 dBm
 光リターンロス
50 dB typ.
 レーザ線幅 (FWHM)
< 3 MHz typ.
 DFBサイドモード抑圧比
50 dB typ.
 相対雑音強度 (RIN)
-145 dB/Hz max.
 インピーダンス
50 Ω
 周波数応答平坦性
±0.1 dB /100 MHz
 位相平坦性
±0.2 degree/100 MHz
 SFDR
110 dB-Hz2/3
 VSWR
2.0 : 1 max.
 入力損傷閾値
23 dBm max.
 機械的仕様
 動作温度
-40 ~ +70 ℃
 保管温度
-55 ~ +85 ℃
 電源
+12 V DC, 2 A max.
 光コネクタ
FC/APC, (他はオプション)
 RF入力コネクタ
SMAコネクタ 雌型, 50Ω
 DCコネクタ
DB-15
 ローカルアラーム
LED: 入力パワー(オプション)
 リモートアラーム
RS-232
 サイズ
130 mm x 82 mm x 25 mm
 アクセサリー
110 V – 240 V AC アダプタ& ケーブル
 メーカ
Optilab

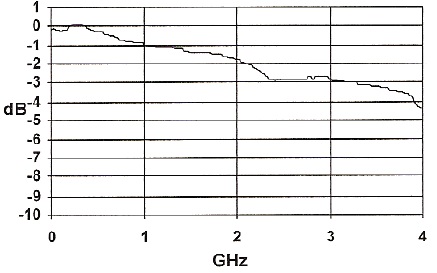

標準的なS21帯域幅

lt-3-3
