光変調器ドライバ：MD-12-DCは、LN変調器駆動用のコンパクトな12GHz帯域幅光変調器ドライバです。12.5Gb/sのデジタル変調をはじめ、SONET/SDH、15GHzまでのRFアナログ増幅、RoFリンクなどにご使用いただけます。

■ 特徴

・12 GHz帯域幅
・12.5 Gb/sデータレート
・コンパクトサイズ
・ヒートシンク内蔵
・12 VマニュアルDCバイアス出力ポート
・内蔵可変ゲインコントロール

■ 用途

・12.5 Gb/sデジタル変調
・SONET/SDH
・15GHzアナログRF増幅
・RoFリンク

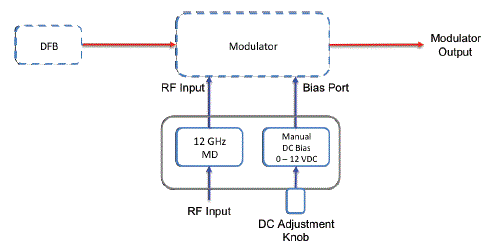

■ 機能ブロック図

md-12-dc-2

　型番 MD-12-DC
　一般仕様
　3dB S21帯域幅
 10 GHz min. 12 GHz typ.
　S11特性
 < -10 dB at 10 GHz
　飽和出力
 > 26 dBm typ.
　RFゲイン
 14 dB – 26 dB、可変
　ゲインリップル
 ±1.5 dB
　入出力インピーダンス
 50 Ω
　入力VSWR to -10GHz
 1.6 : 1 typ.
　出力VSWR
 2 : 1 typ.
　ゲイン調節範囲
 6 dB typ.
　DC コントロール
　手動DC調節
 -12 ~ +12 V
　手動バイアス調節範囲
 -12 ~ +12 V
　追加機能
 On/OFF スイッチ
　デジタル応用
　データ速度
 12.5 Gb/s まで
　パルス応答
 10 %、立ち上がり時間　35 ps typ.
　出力電圧
 7.5 Vp-p typ.
　入力範囲
 500 mV – 1.5.V
　アナログ応用
　周波数範囲
 75 kHz – 15 GHz
　P1dB
 > 23 dBm max.
　グループディレイ(2 – 10 GHz)
 ±25 ps
　雑音指数
 11 dB
　小信号ゲイン
 30 dB typ.
　機械的仕様
　動作温度
 0 ℃ ~ +70 ℃
　保管温度
 -45 ℃ ~ +100 ℃
　動作湿度
 85 %
　電源
 +12V DC, 1A min.
　アクセサリー
 110 V – 240 V ACアダプタとケーブル
　RF 入出力コネクタ
 Kコネクタ 雌型
　電気コネクタ
 4-pin Molex
　サイズ
 126 mm x 37 mm x 26 mm
　メーカ
 Optilab
