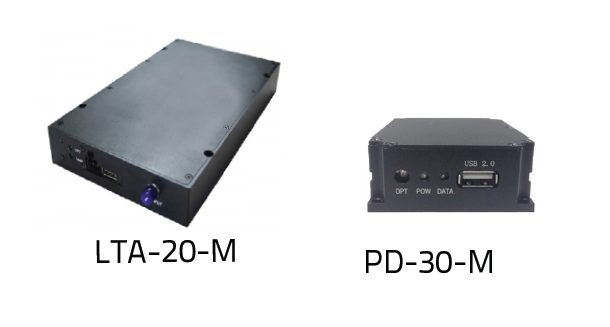

RF over Fiber 光リンク RFLL-20-Lは、光トランスミッタモジュール LTA-20-M、光レシーバ PD-30-Mをセットにした高性能な20GHz帯域幅のRoF光伝送システムです。

 用途

・20GHzまでのRF信号光ファイバ伝送
・RF/IF信号分配
・衛星マイクロ波アンテナ信号分配
・広帯域ディレイライン、信号処理
・位相干渉アレイアンテナ

 特徴

・20GHz帯域幅RoFリンク
・広いダイナミックレンジ
・低雑音指数
・高線形レシーバ
・USBモニター&制御インターフェース



仕様 (データシートPDF)
型番 RFLL-20-L
 リンク特性の概要
 アナログ帯域幅 20 GHz
 リンクゲイン vs. 帯域幅 -34 dB @17 Ghz typ.  -37 dB @22 GHz typ.
 入力 1 dB comp 12.4 dBm @ 1 GHz
 ゲイン平坦性 ±1.5 dB over 1GHz
 雑音指数 36 dB @ 10 GHz  37 dB @ 20 GHz
 SFDR ~ 105 dBm x Hz2/3
 群遅延 ±26 ps
 一般仕様
 LTA-20-M
 電源 ±5 V, 1A typ.
 サイズ 206 mm x 102.4 mm x 31.5 mm
 付属品 PS-5  & ケーブル
 PD-30-M
 電源 +5 V DC, 500 mA max.
 サイズ 82 mm x 60 mm x 26.5 mm
 付属品 USB アダプタ & ケーブル
 RF仕様
 S11反射 <-12 dB (DC~15 GHz)
<-7 dB (15 GHz~25 GHz)
 S22反射 <-10 dB (DC~17 GHz)
<-3 dB (17 GHz~25 GHz)
 メーカ
Optilab
