1550nm シングルモードVCSEL: VCSEL-1550-SMは、アクセスネットワーク、メトロネットワーク、Gbit イーサーネットなどの通信用途に利用できます。

■特徴
 ●小さな温度依存性
 ●2.5 Gb/sのデータ速度
 ●円筒型TOパッケージ、SMF出力

■用途
 ●アクセスネットワーク(>2 km)
 ●メトロネットワーク
 ●Gbit イーサーネット

vcsel-sm-1



型番 VCSEL-1550-SM
光仕様
 波長 1510~1570nm
 閾値電流 2mA typ., 4mA max.
 フォワード電圧 3V
 シリーズ抵抗 100Ω typ., 300Ω max.
 光出力 0.4mW min., 0.5mW typ.
 サイドモード抑圧比 30dB min., 35dB max.
 立ち上がり/立ち下がり時間 100~150ps typ.
 モニタ電流 0.05mA min., 0.1mA typ.
 モニタPD暗電流 0.1μA
最大絶対定格
 順電流 15mA
 逆電圧 5V
 動作温度 70℃
 リフロー温度 260℃
 TEC最大電流 0.7A
機械的仕様
 動作温度 0 ~ +70 ℃
 保管温度 0 ~ +100 ℃
 サイズ 28 x 7 x 7 mm
 メーカ Optilab

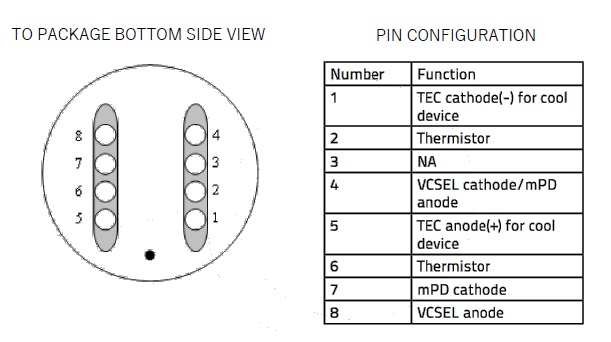

■ピン配置
vcsel-sm-2















■寸法図
vcsel-sm-3
