Oxxius社製VBG波長安定化LD光源：LBX-Sシリーズは、体積ブラッググレーティング(VBG)により波長安定化した先端的単一縦モードLD光源です。633nm, 785nm, 830nmの３波長をラインナップし、ラマン分光、干渉分光、ホログラフィーなどを始め分光分析、計測用途に適したレーザです。装置組み込み用のOEMバージョンと研究用のプラグ&プレイバージョンがあり、空間出力の他ファイバ出力タイプもございます。
■ 特徴・波長：633nm, 785nm, 830nm, 出力：最大150mW ■ 応用・ラマン分光 |
 |
■ 仕様 |
半導体レーザとは| 型番 | 単位 | LBX-633S | LBX-785S-ISO | LBX-830S |
| 光特性 | ||||
| 波長 | nm | 632.5 ±0.5 |
785 ±0.5 |
830 |
| 波長安定性 | pm | ≦ 10 (8 hours, ±3℃) | ||
| 線幅 (SLM) | MHz | ≦100 MHz typ. | ||
| コヒーレンス長 | m | ≧1 typ. | ||
| レーザ出力 (ノミナル) CW | mW | 40 | 150 (アイソレータ付) |
100 |
| 制御モード | – | 自動電流制御（ACC) | ||
| 出力安定性（8H, ±3℃） | % | ±1 | ||
| 光ノイズ | % | ≦ 0.2 (RMS, 10 Hz – 20 MHz 帯域幅) | ||
| 単一横モード空間ビーム | ||||
| ビームウエスト径 typ. @1/e2, @出力開口部から50 mm |
mm | 0.5 ~ 1 | 0.7 ~ 1 | 0.5 ~ 1 |
| ビーム発散角typ. @1/e2, 全角, ﾌｧｰﾌｨｰﾙﾄﾞ |
mrad | 2 ~ 4 | ≦1.7 | 2 ~ 4 |
| ビーム品質 M2 typ. | – | ≦1.9 | ≦1.25 | ≦1.9 |
| ビーム真円度（ファーフィールド） | % | ≧65 | ≧90 | ≧65 |
| ビームポインティング安定性 | μrad/℃ | ≦5 | ||
| 偏光状態 | – | リニア、垂直 | ||
| 偏光消光比 typ. | – | 100 : 1 | ||
| 偏光比（垂直） | – | |||
| オプション | ||||
| PMファイバ出力 | mW | 20 | 105 | 40 |
| 出力アイソレータ | – | アイソレーション≧25 dB, 透過率≧85%, 出力偏光：垂直 | ||
| 電気-機械式シャッター | – | 標準手動シャッターの替わりに取り付けることができます | ||
| レーザコンバイナ（多波長出力） | – | クリック | ||
| メーカ | – | OXXIUS | ||
■ システム仕様
| パッケージ | 単位 | P & P | OEM |
| 動作温度 | ℃ | 10 – 38（周囲温度） | 20 – 35（ベースプレート温度） |
| 保管温度 | ℃ | 0 – 60 | |
| 消費電力 | W | ≦25 | ≦10 |
| 電源電圧 | V | 100 – 240 AC（外部電源） | 5 -12 DC |
| ウォームアップ時間 | 分 | ≦2 | |
| インターフェース | – | USB, RS-232, 専用I/Oインターフェース | |
| レーザヘッドサイズ | mm | 寸法図面をご覧ください | 100 x 40 x 40 120 x 40 x 40(ISO) |
| レーザヘッド重量 | g | ≦600 （ヒートシンク含む） | ≦330 |
| 電気回路 | 分 | レーザヘッドに収納 | |
■ 特性測定例
ビームプロファイル（LBX-405S-25-CIR） |
 単一縦モードスペクトル（LBX-785S） |
 LiNbラマンスペクトル（LBX-785S）
|
 Siラマンスペクトル（LBX-785S） |

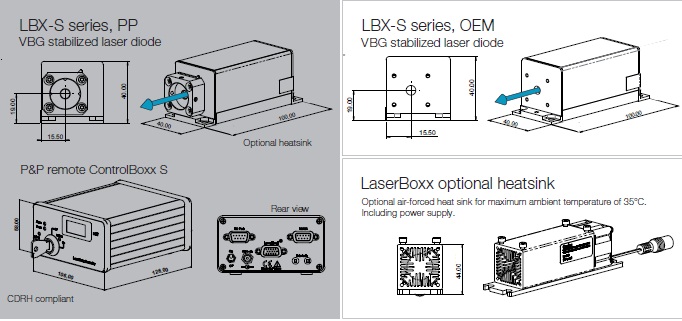

■ 寸法図面
