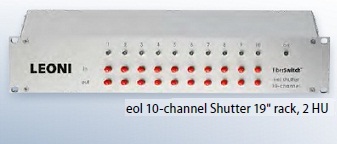

WEINERT Fiber Optics社の光スイッチを利用した多チャンネル光シャッターです。標準のチャネル数は３２までですが、さらに増やすこともできます。
| ・チャネル数（N=1 – 32: より大きなチャネル数も可能です） ・波長帯（動作波長範囲）・ご使用になる最大光パワー（max. 1Wです） ・ファイバの種類（例：E9/125 あるいは相当品）・ピグテイル長（ｍ） ・コネクタの種類（例：FC, SC, LCなど） (→光コネクタとは) ・インターフェース（例：RS232, TTL, I2C, Ethernet, USB) |
光スイッチとは？| 型番 | eol N (N=1- 32) | ||||
| 波長帯 | – | VIS | NIR Ⅰ | NIR Ⅱ | IR |
| 動作波長 | nm | 400 – 670 | 600 – 850 | 900 – 1200 | 1260 – 1380 1480 – 1650 |
| 最大挿入損失 (typ.) | dB | 1.4 (0.9) | 1.4 (0.9) | 1.4 (0.9) | 1.0 (0.7) |
| リターンロス | dB | >40 | >55 | >55 | >60 |
| クロストーク | dB | ≦-55 | |||
| 再現性 | dB | ≦0.01 | |||
| 偏波依存損失 PDL | dB | ≦0.1 | |||
| スイッチ速度 | ms | ≦2 | |||
| 保証寿命 | 回 | >108 | |||
| スイッチング周波数 | s-1 | ≦50 | |||
| 動作電圧 | V | 5 | |||
| 消費電力 | mW | <450 | |||
| 動作温度 | ℃ | 0 ~ +60℃ | |||
| 保管温度 | ℃ | -40 ~ +80℃ | |||
| 標準ハウジングサイズ | – | 19″ラック 3HU* | |||
|---|---|---|---|---|---|
| メーカ | – | WEINERT Fiber Optics | |||
*カスタムサイズも可能です
