光トランスミッタ:EMLT-1550-ERは、HFC/RFoG/PONのダブル出力光トランスミッタで、120kmまで伝送できます。この光送信機は外部変調器と先端的なプリ歪みRF駆動回路を内蔵しており、高いOMIレベル、優れたCSO、CTB特性を有しています。位相変調器でレーザ線幅を広げることにより、光パワーを+18.5dBmまでEDFAで増幅、伝送距離を拡大しています。本光送信機は77チャンネルNTSC + QAM変調データ、HDTVチャンネルの送信が可能です。

■ 用途dmlt-1310-1

HFC(Hybrid fiber-coaxial)
PON
・RFoG

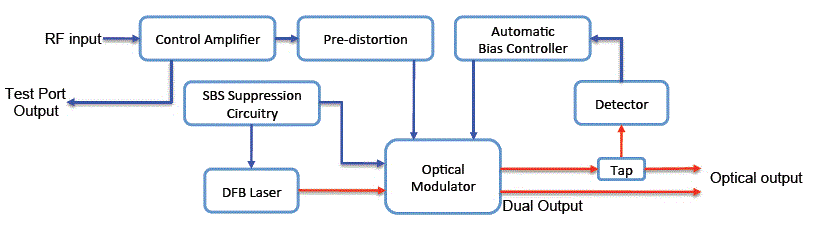

機能ブロック図

emlt-1550-er-2

仕様
型番 EMLT-1550-ER
  技術的仕様
 レーザ波長範囲
1550±15 nm, ITU Grid波長から選択(オプション)
 最大伝送距離
120 km
 出力レベル
+6 dBm ~ +8 dBm
 雑音帯域幅
4 MHz
53 dB typ. @ 0 dBm
 CSO
-63 dBc max.
 CTB
-63 dBc max.
 フロントパネルRFゲイン/OMI 調整範囲
+6 dB/-6 dB
 SBS抑制レベル
調節可 +13.5 dBm, +16.5 dBm, +18.5 dBm
 入力RFパワーレベル
8 – 20 dBmV/チャンネル
 AGC 調節範囲
6 dB (オプション)
 周波数プラン
77 NTSCアナログチャンネル+デジタルQAMチャンネル
 周波数範囲
45 ~ 870 MHz、1 GHz利用可
 周波数範囲平坦性
±0.75 dB
 インピーダンス
75 Ω
 RFリターンロス
16 dB min.
  機械的仕様
 動作温度
0 ~ +50 ℃
 保管温度
-40 ~ +70 ℃
 電源
80 – 240 V, 43 – 63 Hz AC
 消費電力
75 W max.
 サイズ
1Uラック: 19″(W) x 14″(D) x 1.75″(H)
 コントロール/モニタリング
DFB レーザ温度と電流
 ディスプレイ
出力レベル、TEC温度
 アラーム
過大温度上昇、過大電流
 光コネクタ
(→光コネクタとは)
SC/APC またはご要求
 メーカ
Optilab
