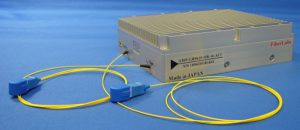

光アンプ:AMP-GB9620-Oxシリーズは、1.3μm帯(Oバンド゙)のコンパクトな光アンプゲインブロックです。イーサーネット(GbE, 10GbE, 100GbE)、 FTTH、映像伝送、CATVネットワーク、SONET/SDHシステムなど多くの用途にご使用いただけます。

100GbE-LR4への適用例

gb9620-oband

 仕様   光ファイバアンプとは?
型番
AMP-GB9620-OB-xx (xx: 8 ~ 16)
AMP-GB9620-OP-xx (xx: 10 ~ 25)
用途
ブースターアンプ
プリアンプ
信号波長
1280 ~ 1320 nm
利得
8 ~ 16 dB *1
10 ~ 25 dB *2
雑音指数*2
<7 dB
増幅制御*3
ACC /ALC
入出力ファイバ
SMF
光コネクタ
SC, FC, MU, LC/SPC, APC
動作温度
0 ~ 70 ℃
保管温度
-40 ~ 85 ℃
外径寸法 *4
125 x 150 x 20 mm
消費電力
<15 W
重量
0.8 Kg (1.2 Kg : ヒートシンク付き)
電源
DC 5 V
メーカ
ファイバーラボ

*1 Input signal : >0 dBm @1310 nm
*2 Input signal : -30 dBm @1310 nm
*3 注文時にご指定ください
*4 突起部含まず

 機能

モニター 入出力パワーレベル
アラーム 信号無入力、出力レベル、LD駆動電流、LD温度、筐体温度、出力コネクタからの反射(オプション)
シャットダウン 外部信号(TTLレベル)、信号無入力、出力コネクタからの反射(オプション)

製品改良のため、仕様等を予告無く変更する場合があります。
上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
