光強度変調器：IML-1550-40-PM-Gは、衛星リンク、リモートアンテナ、RoFなどに利用できる40GHzまでのアナログ変調器として設計されています。波長範囲は1530 – 1610nmで、超低電圧駆動、優れたバイアス回路安定性、-30℃～+60℃の広い動作温度範囲、低挿入損失などを特徴としています。また、RF入力用に極小サイズのGPPOコネクタ、バイアス入力用に３つのリードピンを備え、バイアスモニター用PDを内蔵しています。入出力は何れも偏波保持(PM)ファイバです。

■ 特徴

・優れたバイアス安定性
・1530nm ~ 1610nmの波長範囲
・低挿入損失 < 4.5dB
・超低駆動電圧 2.0V
・偏波保持(PM)ファイバ入出力
・モニタPD内蔵
・オプションで-55 ~ +75℃の広い動作温度範囲

■　用途

・40GHzまでのアナログ伝送
・衛星リンク
・リモートアンテナ
・RoFリンク
・40Gb/sシステム
・アクティブモードレーザ
iml-1550-40-pm-g-1
IML-1550-40-PM-G

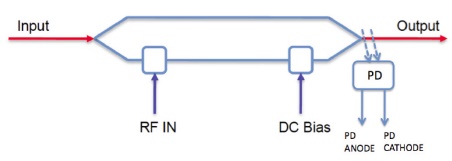

■ 機能ブロック図

iml-1550-40-g-2

■ 仕様（データシートPDF）
 LN変調器の原理
型番 IML-1550-40-PM-G
　技術仕様
　入射光パワー
 100 mW max.
　動作波長
 1530 ~ 1610 nm
　チャープ値
 < ±0.2 (ゼロチャープデザイン）
　挿入損失
 ≤ 4.0 dB typ., 4.5 dB max.
　消光比
 ≥25 dB min.
　光リターンロス
 ≤-45 dB
　S21帯域幅
 30 GHz typ.
　S11リターンロス
 ≤-10 dB @ 20 GHzまで
　Vπ（RFポート）
 2.0 V typ. @ 低周波数
2.5 V typ. @ 10GHz
4.3 V typ. @ 30 GHz
　RF入力パワー
 27 dBm max.
　Vπ（バイアスポート）
 < 3.0 V @ 1 kHz
　PD応答性
 0.05±0.02 mA/mW
　アナログリンク特性
　IIP3 @ 7GHz
 25 dBm typ.
　1 dB コンプレッションポイント @ 10 GHz
 8.0 dBm typ.
　機械的仕様
　動作温度（標準）
 -30 ~ +60 ℃
　動作温度（TQバージョン）
 -55 ~ +75 ℃
　保管温度
 -60 ~ +90 ℃
　動作湿度
 0 ~ 90 % 相対湿度
　入出力ファイバタイプ
 PANDAファイバ
　入出力コネクタ
(→光コネクタとは)
 PM FC/APC or FC/UPC
　材料
 LiNbO3
　結晶方位
 X-cut, Y-propagating
　導波路タイプ
 Ti 拡散導波路
　バイアスポートコネクタ
 単一リードピン
　PDモニタポート
 2 リードピン
　RFポートコネクタ
 K タイプ（GPPO w/SMA)
　ファイバ保護
 900μm チューブ
　サイズ
 72 x 12 x 7 mm
　メーカ
 Optilab

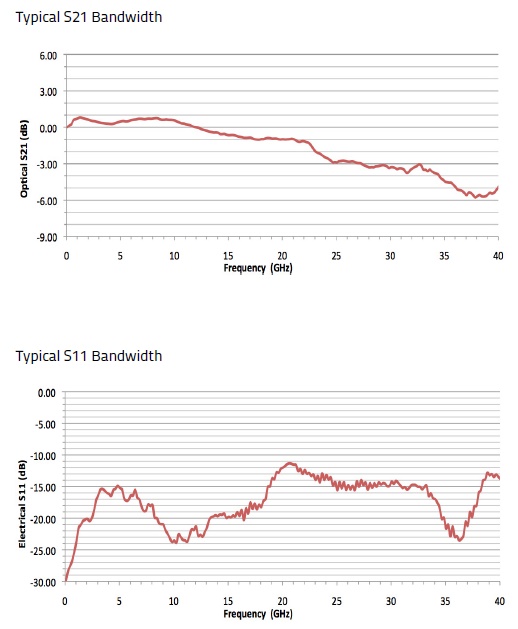

■ 標準的 S21, S11 帯域幅

iml-1550-40-g-3
