ファイバ入出力ファブリペローエタロン:WLFEは、空間型ファブリペローエタロンで作られており、周期的な波長スペクトルを出力します。2ポートの透過タイプ、3ポートの透過/反射タイプ、4ポートの透過タイプがあります。2ポートタイプはエタロンを透過したときの光スペクトルを出力します。3ポートタイプ透過と反射の両光スペクトルを出力します。4ポートタイプは、2つの入力ポートに同一入射した光の間に、2つ出力ポートで位相遅延を生じさせます。これらの素子はWL Photonics社の「Crystal-Bench」技術で作成されており、チャネル中心波長の安定性に優れています。1000-1650nmの広い波長帯をカバーしており、SM/PM何れのファイバでもご利用いただけます。FSRとF(フィネス)のカスタマイズも承ります。光通信、FBGセンサ用インテロゲータ、チューナブルファイバレーザなど幅広い用途にご利用いただけます。

■ 特徴

 ・X-, O-, S-, C-, L-band がご利用いただけます
 ・コンパクトなパッケージです
 ・低挿入損失です
 ・SM, PMピグテイルファイバを選択できます
 ・高光入力パワーです

■ 用途

 ・波長ロッカー
 ・WDM通信ネットワーク
 ・FBGセンシングインテロゲータ
 ・チューナブルレーザ
 ・チューナブル光フィルタ

 fp-etalon-1

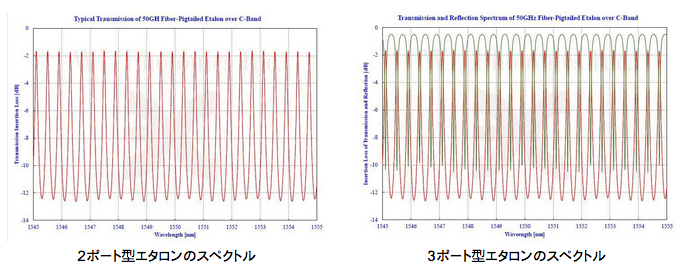

■ スペクトル

spectl

■ 仕様

 型番 WLFE-X WLFE-O WLFE-SCL
 中心波長 1060 nm 1310 nm 1550 nm 他
 動作スペクトル範囲 40 nm
 FSR typ. 25, 50, 100 GHz 又はご指定
 FSRトレランス typ. ±0.005 GHz (100 GHz FSRに対して)
 フィネス 2.5 ~ 14
 挿入損失(残留) < 0.8 dB
 PDL < 0.15 dB
 消光比 > 20 dB (PMファイバ、コネクタなし)
 リターンロス > 45 dB
 位相遅延 0 ~ λ/4 (4ポートの場合のみ)
 入力光パワー max. 500 mW (CW)
 ファイバタイプ HI1060 SMF-28 (or 28e)
PM980 PM1300 PM1550
 動作温度 10 ~ 50℃
 保管温度 -20 ~ 85℃
 サイズ 仕様によって異なります
 メーカ WL Photonics

ご注文に際して

1.ポート数 2, 3, 4をご指定ください
2.中心波長をご指定ください
3.FSRをご指定ください
4.フィネスをご指定ください
5.ファイバタイプ SM or PM をご指定ください
6.ピグテイルファイバ長 0.5m or 1mをご指定ください
7.φ3mmケーブルかΦ0.9mmルーズチューブかご指定ください
8.コネクタタイプ:なし、FC/APC, FC/UPC, SC/APC, LU/UPCをご指定ください
(→光コネクタとは)
9.位相遅延 0~λ/4をご指定ください(4ポートの場合)
