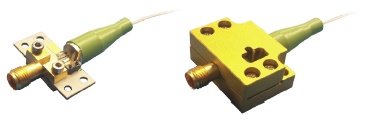

40GHzリニア InGaAs PIN フォトディテクタ：PD-40は直線性に優れた40GHz帯域幅のInGaAs PINフォトディテクタで、60kHz – 40GHzのアナログ信号、40Gb/sまでのディジタル信号の検出に利用できます。最適使用波長帯は1260nm-1610nmで、10mWまでの光入射パワーの入力が可能です。
| ■ 仕様 |
フォトディテクタとは| 型番 | PD-40 |
|
一般仕様
|
|
|
最適動作波長
|
1260 nm – 1610 nm |
|
可能動作波長
|
850 nm – 1650 nm |
|
光入力レベル
|
10 mW max. |
| 31 GHz min., 33 G Hz typ. | |
|
S22特性
|
< -10 dB @ 30 GHz |
|
応答性
|
0.80 A/W @ 1550 nm typ. 0.35 A/W @ 850 nm typ. |
|
暗電流@25℃, 5V
|
10 nA typ., 100 nA max. |
| -30 dB typ. | |
|
光PDL@1550nm
|
0.05 dB max. |
|
光ファイバ
|
SMF-28 |
| 5 V typ. | |
|
インピーダンス
|
50 Ω |
|
カップリング
|
ACカップル（DCカップルはオプション） |
|
アナログ応用
|
|
|
有効帯域幅
|
60 kHz – 40 GHz（ACカップル） |
|
リップル（1GHz）
|
±1.0 dB max. |
|
群遅延
|
±7.0 ps |
| -70.0 dBc max. | |
| -75.0 dBc max. | |
|
デジタル応用
|
|
|
感度 @ 10 Gb/s
|
-19.0 dBm |
|
受信帯域幅
|
40 Gb/s まで |
|
データフォーマット
|
RZ, NRZ |
|
LT-20を使ったリンク特性
|
|
|
SFDR
|
113 dB Hz2/3 |
| -25 dB @ 10 dBm 光入力 | |
|
機械的仕様
|
|
|
動作温度
|
-10 ℃ ~ +50 ℃ |
|
保管温度
|
-40℃ ~ +75 ℃ |
|
動作湿度
|
85 % |
| 5 V±1 V DC | |
|
パッケージタイプ
|
K タイプ雌型RFコネクタ付 2-pin モジュール |
|
ハウジングサイズ
|
30 mm x 20 mm x 14 mm |
|
ファイバコネクタ
(→光コネクタとは) |
FC/APC |
|
光ファイバ
|
SMF-28（φ 0.9 mmチューブ） |
|
最大定格
|
|
| +2.0 ~ +7 V | |
| 35 mA | |
|
光入力パワー
|
10 mW |
|
ハンダ付け温度（10 s)
|
250℃ |
|
メーカ
|
Optilab |

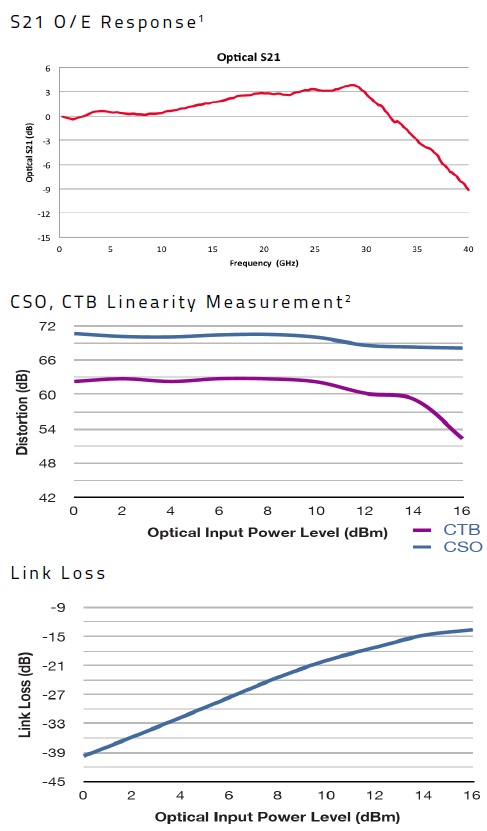

■ 特性測定例

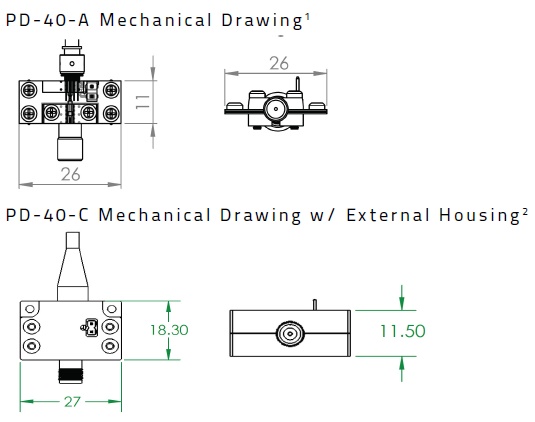

■ 寸法図

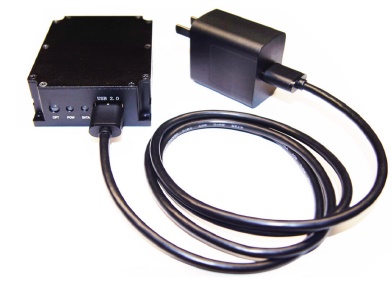

PD-40-M モジュールハウジング
USBを介したPCあるいは付属のAC/DCアダプタで簡単に動作するモジュールです。
