40GHzリニア InGaAs PIN フォトディテクタ：PD-40-MMは入力が50/125μmマルチモードファイバのフォトディテクタです。直線性に優れ、60kHz – 40GHzのアナログ信号、40Gb/sまでのディジタル信号の検出に利用できます。最適使用波長帯は1000nm-1650nmで、40mWまでの高い光入射パワーの入力が可能です。

■　特徴

・50/125μmマルチモードファイバ入力
・60kHz – 40GHzの広い帯域幅
・30mW+入力に対する高い直線性
・35mAまでの高電流ハンドリング
・フラットな周波数応答, ±1dB
・有効波長範囲850 – 1650nm
・ハーメチックシール
・標準１年保証

■ 用途

・ アナログ RF over Fiber システム
・ 40Gb/s　までのRZ/NRZ信号受信
・ LIDARシステム
・ コヒーレント光システム
・ 試験装置のフロントエンドO/E変換
pd-30-3

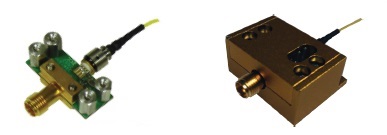

PD-40-MM　　　 外部ハウジング付PD-40-M
■ 機能ブロック図

pd-30-2

■ 仕様 フォトディテクタとは
　型番 PD-40-MM
　一般仕様
　最適動作波長
 1000 nm – 1650 nm
　可能動作波長
 850 nm – 1650 nm
　光入力レベル
 40 mW max.
　S21 3dB帯域幅
 35 GHz min., 37 G Hz typ.
　S22特性
 < -10 dB @ 30 GHz
　応答性
 0.55 A/W @ 1550 nm typ.
0.60 A/W @ 1310 nm typ.
0.30 A/W @ 850 nm typ.
　暗電流@25℃, 5V
 10 nA typ., 100 nA max.
　光リターンロス
 -30 dB typ.
　光PDL@1550nm
 0.05 dB max.
　光ファイバ
 MMF 50/125μm
　バイアス電圧
 5 V typ.
　インピーダンス
 50 Ω
　カップリング
 ACカップル
　アナログ応用
　有効帯域幅
 60 kHz – 40 GHz
　リップル（1GHz）
 ±1.0 dB max.
　群遅延
 ±7.0 ps
　2次高調波歪み
 -70.0 dBc max.
　3次高調波歪み
 -75.0 dBc max.
　デジタル応用
　感度 @ 10 Gb/s
 -19.0 dBm
　受信帯域幅
 40 Gb/s まで
　データフォーマット
 RZ, NRZ
　機械的仕様
　動作温度
 -10 ℃ ~ +50 ℃
　保管温度
 -20℃ ~ +80 ℃
　動作湿度
 85 %
　フォトダイオードバイアス電圧
 5 V±1 V DC
　パッケージタイプ
 K タイプRFコネクタ付 2-pin モジュール
　ハウジングサイズ
 30 mm x 20 mm x 14 mm
　ファイバコネクタ
(→光コネクタとは)
 FC/APC
　光ファイバ
 MMF 50/125μm（φ 0.9 mmチューブ）
　最大定格
　PIN バイアス電圧
 +2.0 ~ +7 V
　フォワード電流
 35 mA
　入力光パワー損傷閾値
 40 mW
　メーカ
 Optilab

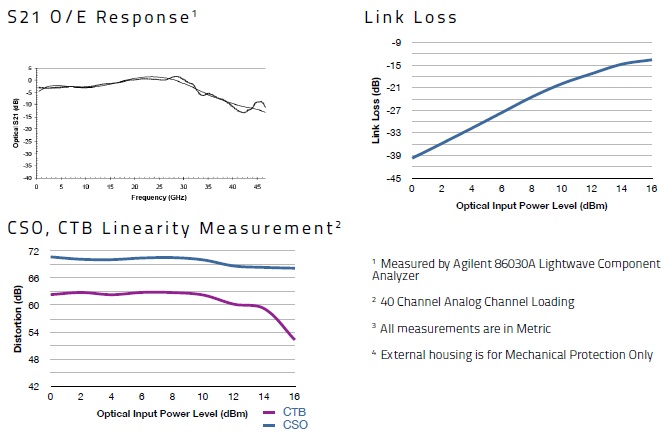

■ 特性測定例
