光アンプ：AMP-FL52xx-SBシリーズは、B-PON等の次世代通信用として利用が見込まれている1480nm（Sバンド）の波長に対応した光ファイバアンプです。AMP-FL5221-SB-19-WはWDM信号の増幅に対応し、利得平坦性を3 dB以下に抑えたモデルです。
なお、本光アンプはSNMP(Simple Network Management Protocol)に対応していますのでイーサネットのネットワーク上で遠隔監視・統合管理できます。

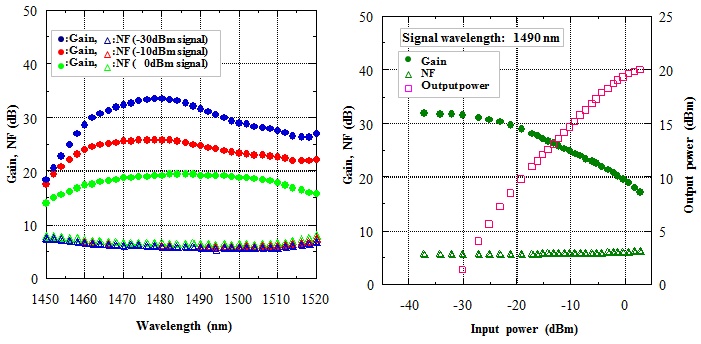

■ 増幅特性
AMP-5221-SB-19
| ■ 仕様 |
| 型番 |
AMP-FL5221-SB-19-W
|
AMP-FL5221-SB-19
|
AMP-FL5221-SB-16
|
AMP-FL5201-SB-19
|
AMP-FL5201-SB-16
|
AMP-FL5201-SB-13
|
| 用途 | ||||||
| 信号波長 |
1470 ~ 1520 nm
|
1460 ~ 1500 nm | ||||
| 最大出力*1 |
>+19 dBm
|
>+19 dBm
|
>+16 dBm
|
>+19 dBm
|
>+16 dBm
|
>+13dBm
|
| 利得*2 |
24 dB typ.
|
30 dB typ.
|
25 dB typ.
|
19 dB typ.
|
16 dB typ.
|
13dB typ.
|
| 利得平坦性*4 |
<3 dB
|
ー
|
||||
| 雑音指数*2 |
<7 dB
|
|||||
| 増幅制御 | ||||||
| モニター |
入力信号レベル / 出力信号レベル / 出力ポート反射 / 励起LD電流 / 励起LD温度/ 筐体温度
|
|||||
| アラーム |
入力信号レベル / 出力信号レベル / 出力ポート反射 / 励起LD電流 / 励起LD温度/ 筐体温度 / 電源ユニット電圧 / 冷却ファン回転
|
|||||
| リモート制御 インターフェース (標準） |
警報状態接点端子
RS232C (非対話型コマンドライン制御) |
|||||
| 安全機能 | ||||||
| 入出力ファイバ |
SMF28e
|
|||||
| 光コネクタ |
SC/PC（標準）
|
|||||
| 動作温度 |
0 ~ 40 ℃
|
|||||
| 保管温度 |
-10 ~ 60 ℃
|
|||||
| 外形寸法*3 |
1U: 43 (H)×440 (W)×403 (D) (mm)
|
|||||
| 消費電力 |
<40 W
|
<20 W
|
||||
| 重量 |
6 Kg
|
|||||
| 電源 |
AC 100 – 240 V (50/60 Hz) : 2系統＆ホットスワップ
|
|||||
| メーカ |
ファイバーラボ
|
|||||
*1: Input signal : >0 dBm @1490nm
*2: Input signal : -30 dBm @1490nm
*3: 突起部を含みません
*4: 入力0 dBm/ch @ 1471/1491/1511 nmにおける1471 nmと1511 nmの利得差
■ オプション
| オプション No. | 内容 | オプション No. | 内容 |
| 011 | FC/PC 光コネクタ | 023 | DC-48V ホットスワップ電源 |
| 012 | FC/Angled PC 光コネクタ | 029 | その他電源 |
| 014 | SC/Angled PC 光コネクタ | ||
| 019 | その他 光コネクタ | 092 | イーサネットインターフェイス |
| 093 | 出力ポート反射警報 & インターロック | ||
| 151 | 前面パネル制御 |
●製品改良のため、仕様等を予告無く変更する場合があります。
●上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
