光アンプ:AMP-FL571-B4Xシリーズは、1心双方向通信用CWDMブースタ光アンプAMP-FL5711-B4S/AMP-FL5711-B4Lにより、1471 – 1611nmのCWDM8波長を4波長ずつに分けて1心双方向伝送するCWDM光アンプです。CWDMトランスミッタの直後に設置して送信信号を増幅することによりCWDM 1心双方向通信システムの伝送距離を簡単に伸ばすことができます。
本光増幅器はSNMP(オプション)に対応していますのでイーサネットのネットワーク上で遠隔監視・統合管理できます。

 特徴

・1心双方向通信用
・優れた利得平坦性
・ブースタアンプ
・優れたコストパフォーマンス
・アラーム機能付き

応用

・CWDMネットワーク

1u-o-amp_new

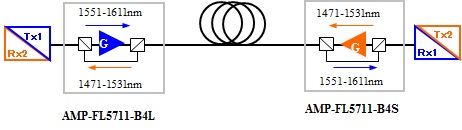

 ■1心双方向CWDM伝送

cwdm-5

1471,1491,1511,1531nm / 1551, 1571, 1591, 1611nmを使った1心双方向伝送(他の波長組合せも可能です)

仕様  CWDMとは? 光ファイバアンプとは?
 型番 AMP-FL5711-B4S AMP-FL5711-B4L
 アンプタイプ ブースターアンプ
 送信側信号  波長 1471,1491,1511,1531nm 1551,1571,1591,1611nm
 最適入力パワー 0 ~ +2 dBm/ch
 出力パワー > +10 dBm/ch *1
> +8 dBm/ch *2
 ゲイン >10dB *1
 受信側信号  波長 1551,1571,1591,1611nm 1471,1491,1511,1531nm
 挿入損失 < 1.5 dB (典型値: 1 dB) @中心波長 +/-6.5nm
 アラーム ・電流アラーム:ポンプLD電流20%増加時
・出力アラーム:<+7dBm (トータルパワー)
・入力アラーム:<-10dBm (トータルパワー)
 制御モード ACC
 安全機能 信号無入力時インターロック*3
 入出力ファイバ SMF
 光コネクタ SC/PC
 動作温度 0 ~ 40℃
 保管温度 -10 ~ 60℃
 サイズ*4 1U: 44mm(H) x 440mm(W) x 460mm(D)
 消費電力 <40W
 重量 7 Kg
 電源 AC100 ~ 240V (50/60Hz) /1系統

*1:中心波長(xxx1nm), 0dBm/ch入力
*2:中心波長±6.5nm, 0 ~ +2dBm/ch入力
*3:アラーム閾値でアンプ出力停止。自動復帰。 解除キー装備。
*4:突起部を含まず

オプション
オプションNo.  内容 オプションNo.  内容
011  FC/PCコネクタ 023  DC-48V ホットスワップ電源
012  FC/APCコネクタ 029  その他カスタム電源
014  SC/APCコネクタ
019  その他コネクタ 092  SNMP
021  AC2重化電源(固定) 093  出力端反射検出インターロック
022  ACホットスワップ電源

・製品改良のため、仕様等を予告無く変更する場合があります。
・上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
