LN光変調器は、LiNbO3結晶のポッケルス効果による屈折率変化を利用して変調を行う光変調器で、高速光信号の発生に欠かせないデバイスです。弊社ではOptilab（米国）製1064nm帯、1310nm帯、1550nm帯の強度変調器、位相変調器に加え、QPSK変調器、RoFシステム組み込み用変調器ボード、宇宙応用変調器、光ファイバジャイロ用の多機能光集積チップなどをご提供しております。変調器をご利用頂くためのドライバもお取り扱いしています。強度変調器については、動作点を安定化するためのバイアス制御ボードもお取り扱いしております。
LN変調器の原理
| LN強度変調器 | |||||
| 製品写真 | 型番 | 波長帯 | アナログ変調 | デジタル変調 | その他 |
 |
IMP-785-40-PM | 785 ± 20 nm | – | 40 Gb/s | PM入出力 |
|
IMP-850-40-PM | 850 ± 20 nm | – | 40 Gb/s | PM入出力 |
 |
IM-1064-10-PM | 1030-1090 nm | 10 GHz | 12.5 Gb/s | PM入出力 |
 |

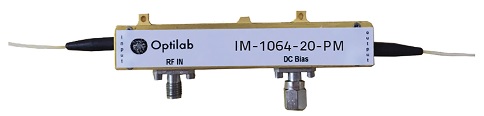

IM-1064-20-PM | 1030-1090 nm | 20 GHz | 25 Gb/s | PM入出力 |
 |
IMP-1064-40-PM | 1030-1090 nm | 30 GHz | 40 Gb/s | PM入出力 |
 |
IM-1310-40-PM | 1270-1350 nm | 40 GHz | – | アナログ変調 PM入出力 |
 |
IMP-1310-40-PM | 1270-1330 nm | 30 GHz | 40 Gb/s | PM入出力 |
 |
IM1550-12-PM | 1530-1610 nm | 12 GHz | 15 Gb/s | PM入出力 |
 |
IM-1550-20-P | 1530-1610 nm | 20 GHz | 15 Gb/s | PM入力/SMF出力 |
 |
IM-1550-20-TQ | 1530-1610 nm | 20 GHz | 25 Gb/s | PM入力/SMF出力 温度範囲：-55～+80℃ |
 |
IMC-1550-20 | 1530-1610 nm | 20 GHz | 25 Gb/s | PM入力/SMF出力、コンパクト |
 |
IMC-1550-20-PM | 1530-1610 nm | 20 GHz | 25 Gb/s | PM入出力、コンパクト |
 |
IMC-1550-20-LD | 1530-1610 nm | 20 GHz | 25 Gb/s | 低駆動電圧、コンパクト |
 |

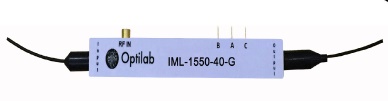

IML-1550-40-G | 1530-1610 nm | 40 GHz | 43 Gb/s | PM入出力、低駆動電圧、GPPOコネクタ |
 |
IML-1550-40-PM-G | 1530-1610 nm | 40GHｚ | 40 Gb/s | PM入出力、2V 駆動、 GPPOコネクタ |
 |
IML-1550-40-PM-V | 1525-1610 nm | 40 GHz | 43 Gb/s | PM入出力、2V駆動、Vコネクタ |
|
IML-1550-50-PM | 1525-1610 nm | 50 GHz | – | PM入出力、Vコネクタ |
| 宇宙仕様 LN強度変調器 | |||||
 |
IM-1550-40-ST | 1525-1610 nm | 40 GHz | – | ・ESCC 22900 ・MIL-STD-883 |
| QPSK 変調器 | |||||
| 製品写真 | 型番 | 波長帯 | 帯域幅 | データレート | その他 |
 |

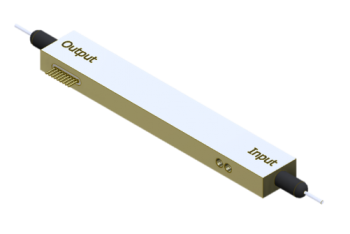

QPSK-OM-23 | 1525-1610 nm | 23 GHz | 40 Gb/s | QPSK/DQPSK伝送 |
| LN位相変調器 | |||||
| 製品写真 | 型番 | 波長帯 | 帯域幅 | 入出力ファイバ | その他 |
|
PM-1064-10 | 1030-1070 nm | 10 GHz | PM/PM | – |
|
PM-1064-15 | 1030-1070 nm | 15 GHz | PM/PM | – |
 |
PM-1310-6 | 1270-1370 nm | 6 GHz | PM/PM | – |
 |
PM-1550-5-LD | 1525-1570 nm | 5 GHz | PM/PM | 5 V 駆動 |
|
PM-1550-10 | 1525-1570 nm | 10 GHz | PM/PM | |
|
PM-1550-18 | 1525-1570 nm | 18 GHz | PM/PM | – |

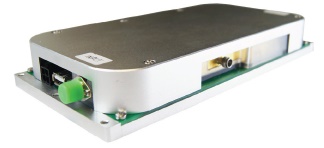

| RoFシステム組み込み用変調器ボード | |||||
| 製品写真 | 型番 | 波長帯 | 周波数範囲 | データレート | その他 |
 |
LMC-12 | 1520-1610 nm | DC-12 GHz | 15 Gb/s | 自動バイアス制御ボード内蔵 |
 |
LMB-20 | 1520-1610 nm | DC-25 GHz | 25 Gb/s | 自動バイアス制御ボード内蔵 |
|
LMC-20 | 1520-1610 nm | DC-25 GHz | 25 Gb/s | 自動バイアス制御ボード内蔵 |
 |
LMB-40 | 1520-1610 nm | DC-40 GHz | 43 Gb/s | 自動バイアス制御ボード内蔵 |
|
LMB-40-1310 | 1270-1310 nm | DC-40 GHz | 43 Gb/s | 自動バイアス制御ボード内蔵 |
| 光ファイバジャイロ用多機能光集積チップ | |||||
| 製品写真 | 型番 | 波長帯 | 挿入損失 | 偏光消光比 | その他 |
 |
MIOC-1550-PG | 1550±20 nm | 3.5 dB | 60 dB | パッケージ |
 |
MIOC-1550-SB | 1550±20 nm | 3.5 dB | 60 dB | サブマウント |
 |

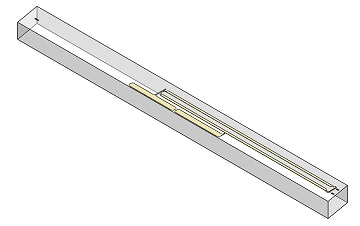

MIOC-1550-BC | 1550±20 nm | 3.5 dB | 60 dB | チップ |
| メーカ | Optilab | ||||
