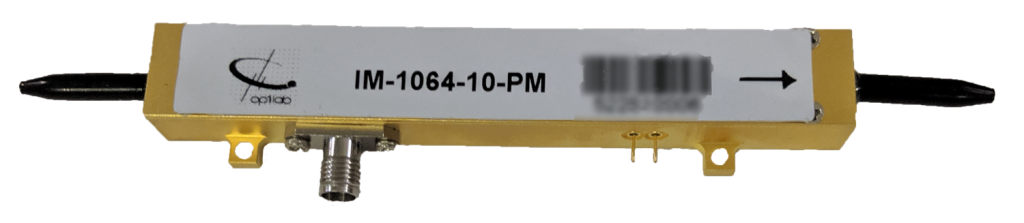

光変調器:IM-1064-10-PMは1064nmレーザの10GHzあるいは12.5Gb/sまでの外部変調用です。また、Ybドープファイバレーザを使った衛星リンクやアクティブモードロックレーザなどにおけるパルス発生にもご利用いただけます。バイアス安定化LN変調器ですので1030nm – 1090nmの波長帯で長期間安定に-30℃ – +75℃の広い温度範囲で動作します。入出力ポートは何れもPMファイバになっています。

■ 用途

・YDFAのパルス発生
・12.5Gb/sまでの衛星リンク
・アクティブモードロックレーザ

■ 特徴

・1030nm ~ 1090nmの動作波長
・低電圧駆動
・10GHzの3dB帯域幅
・PM入出力
・高消光比





仕様 (データシートPDF LN変調器の原理
 型番 IM-1064-PM
 一般仕様
 入射光パワー
100 mW max.
 動作波長
1030 ~ 1090 nm
 チャープ値 α
< 0.2
 挿入損失
4.5 dB typ., 5 dB max.
 消光比
25 dB min.
 光リターンロス
≦- 45 dB max.
 S21帯域幅
8 GHz min., 10 GHz typ.
 S11リターンロス
≦10 dB @10 GHz
 Vπ(RFポート)
≦4.0 V typ. @ DC
 RF入力パワー
26 dBm max.
 インピーダンス
50±5 Ω
 S21帯域幅
500 MHz typ.
 Vπ(バイアスポート)
3 V typ.
 インピーダンス(バイアスポート)
> 1 MΩ
 立ち上がり時間(フルタイム)
<40 ps
 機械的仕様
 動作温度
標準範囲:-30 ~ +75 ℃
 保管温度
-60 ~ +85 ℃
 動作湿度
0 ~ 90 % 相対湿度
 入射ファイバタイプ
PM 980 – 900μmルーズチューブ
 出射ファイバタイプ
PM 980 – 900μmルーズチューブ
 入射コネクタ
FC/APC (PM)
 出射コネクタ
FC/APC(PM)
 材料
LiNbO3
 結晶方位
X-cut, Y-propagating
 バイアスポートコネクタ
SMA メス
 RFポートコネクタ
Wiltron K-type 雌
 ケーブル化
900μm チューブ
 サイズ
3.783″ x 0.981″ x 0.640″
 メーカ
Optilab
