光変調器：IM-1064-20-PMは1064nmレーザの20GHzあるいは25Gb/sの外部変調ができす。また、Ybドープファイバレーザを使った衛星リンクやアクティブモードロックレーザなどにおけるパルス発生にもご利用いただけます。バイアス安定化LN変調器ですので1030nm – 1090nmの波長帯で長期間安定に-30℃ – +75℃の広い温度範囲で動作します。入出力ポートはPMファイバになっています。

■　特徴

・1030nm ~ 1090nmの動作波長
・20 GHzの3dB帯域幅
・低電圧駆動
・PM入出力
・高消光比

■　用途

・YDFAのパルス発生
・25Gb/sデータ伝送
・衛星リンク
・アクティブモードロックレーザ
■　機能ブロック図

■ 仕様　（データシートPDF）

 LN変調器の原理
　型番 IM-1064-20-PM
　一般仕様
　入射光パワー
 100 mW max.
　動作波長
 1030 ~ 1090 nm
　チャープ値
< ±0.2
　挿入損失
 4.0 dB typ., 4.5 dB max.
　消光比
 25 dB min.
　光リターンロス
  45 dB min.
　S21帯域幅（RFポート)
 18 GHz typ.
　S11リターンロス (RFポート)
 ≤10 dB @10 GHz
　Vπ（RFポート）
 4.0 V typ. @ 1 GHz
6.2 V typ. @ 18 GHz
　RF入力パワー
 26 dBm max.
　インピーダンス（RFポート）
 50±5 Ω
　S21帯域幅（バイアスポート）
 500 MHz typ.
　Vπ（バイアスポート）
 3.0 V typ.
　インピーダンス（バイアスポート）
 > 1 MΩ
　立ち上がり時間/フルタイム
 < 40 ps
　機械的仕様
　動作温度（標準）
 -30 ~ +75 ℃
　保管温度
 -60 ~ +85 ℃
　動作湿度
 0 ~ 90 % 相対湿度
　入出力ファイバタイプ
 PM 980
　入出力コネクタ
　(→光コネクタとは)
 FC/APC (PM)
　材料
 LiNbO3
　結晶方位
 X-cut, Y-propagating
　RFポートコネクタ
 K-タイプ（メス）
　ケーブル化
 900μm チューブ
　サイズ
 3.783″ x 0.981″ x 0.640″
　メーカ
 Optilab

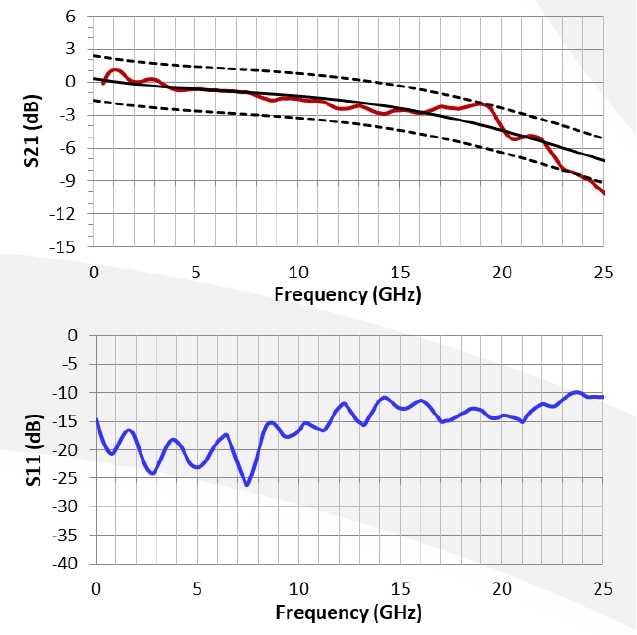

■S21& S11特性

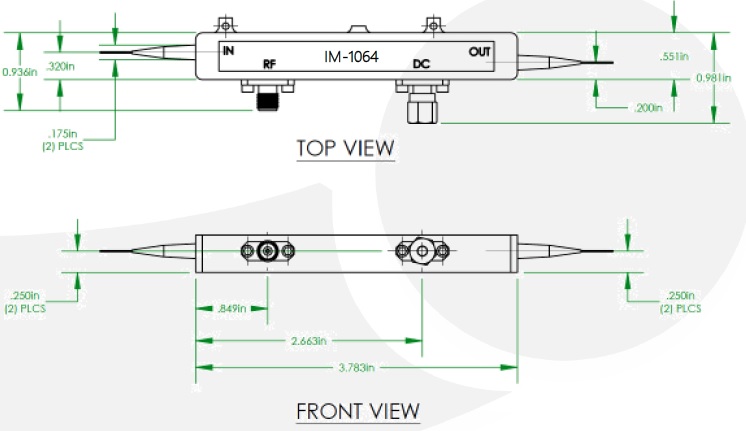

■寸法図
