固体コアPB型フォトニック結晶ファイバ : ALL SOLID PBG FIBERは、ファイバに空気孔のない特別なPCFの一種である、PCVDプロセスおよびスタックドロー技術によって製造されたものです。クラッドのフォトニックバンドギャップは、PCVDプロセスによって作られたGe/F格子によって生成されます。
成熟したPCFとPCVD加工技術のを組み合わせることで、零分散波長と伝送窓を自由に調整することができ、非常に低い透過損失を得ることができます。
この製品は標準シングルモードファイバまたはエンドレスシングルモードファイバに簡単に接続でき、FC/PCコネクタでも使用することができます。
■ 特徴・ファイバの透過領域でシングルモード伝送 ■ 用途・ファイバレーザ、ファイバアンプ |
 |

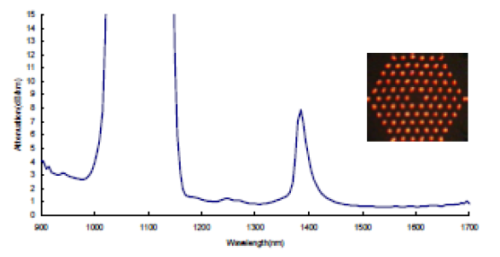

■ ロススペクトル

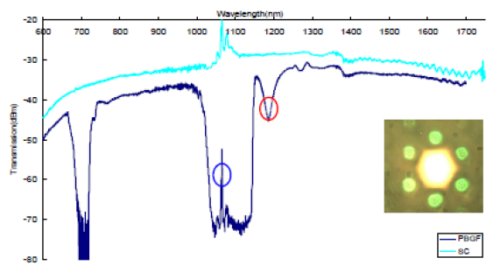

■ 透過スペクトル

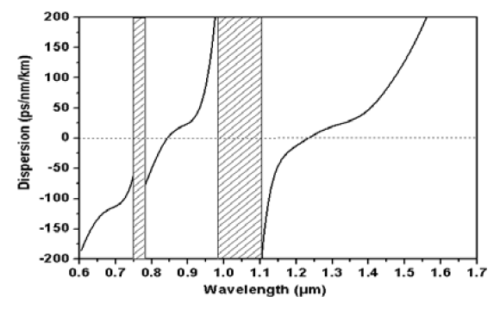

■ 分散特性
| 型番 | ALL SOLID PBG FIBER |
| 使用波長範囲 | 1140 ~ 1700 nm |
| ゼロ分散波長 | 1250 ± 10 nm |
| 損失 | < 1.2 dB/km @ 1310 nm < 0.8 dB/km @ 1550 nm |
| モードフィールド径 (→モードフィールド径とは) |
10.7 ± 0.3 µm @ 1550 nm |
| 材質 | 純石英 |
| クラッド格子部分の材質 | Ge/F添加石英 |
| コア径 | 11.4 ± 0.5 µm |
| クラッド径 | 123 ± 2 µm |
| 被覆径 | 245 ± 5 µm |
| 被覆材質 | アクリレート |
| 選択可能ファイバ長 | 最大 1 km |
| メーカ | YSL Photonics |
