フォトニック結晶ファイバ（PCF) は、規則的に並んだエアホールの入ったクラッドをもつ光ファイバで、ホーリーファイバとも呼ばれます。エアホールによりコアとクラッドの屈折率差を非常に大きくできるため通常の光ファイバとは異なった特性を示します。その一つは、ESM (Endlessly-Single-Mode）と呼ばれる現象で、可視から近赤外にわたる非常に幅広い波長帯でシングルモード動作させることができます。また、導波路分散を広い範囲にわたって変えることができるため、１μmのような短波長にゼロ分散波長をもってくることができます。また、実効コア断面積が大きくて低非線形なファイバや、実効コア断面積が小さくて高非線形なファイバを作製することができます。当社では、石英系PCFとカルコゲナイド系PCFの双方をお取り扱いしております。
光ファイバとは■製品名：石英系PCF
| 型番 | NL-2.3-850 |
SC-PCF-01
|
SC-PCF-02
|
SM-7.0-PCF
|
SM-10-PCF
|
| コア径 | 2.3μm |
4.6 μm
|
4.3μm
|
7 μm
|
9.5μm
|
| ゼロ分散波長 | 850±20nm |
1030 nm
|
1030 nm
|
1150 nm
|
1160 nm
|
| 用途例 | SC光発生 |
SC光発生
|
SC光発生
|
ESMの必要な用途
|
ESMの必要な用途
|
| 詳細 | クリック | ||||

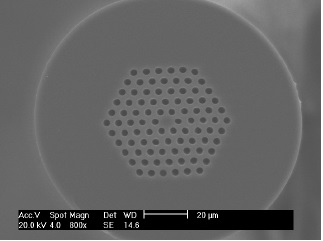

| 断面写真 |  |
 |
 |
 |
 |
| メーカ | YSL Photonics | ||||
■製品名：石英系PCF (偏波保持)
| 型番 | PM-125-01 | PM-125-02 PCF | PM-125-03 PCF |
| コア径 | X軸 : 4.0µm Y軸 : 15.0µm |
X軸 : 3.8µm Y軸 : 7.5µm |
X軸 : 4.0µm Y軸 : 7.5µm |
| カットオフ波長 (→カットオフ波長とは) |
< 1000nm | エンドレス・シングルモード | < 1000nm |
| ビート長 | < 1.5mm @ 1310nm | 1.5mm @ 1550nm | < 2.0mm @ 1310nm < 3.0mm @ 1550nm |
| 詳細 | クリック | クリック | クリック |
| 断面写真 |  |
 |
 |
| メーカ | YSL Photonics | ||
■製品名：石英系PCF (フォトニックバンドギャップファイバ)
| 型番 | HC-PCF-01 | HC-PCF-02 | ALL SOLID PBG FIBER |
| コア径 | 38 ±2 µm | 45 ±2 µm | 11.4 ±0.5 µm |
| 使用波長範囲 | 980 ~ 1180 nm | 1200 ~ 1650 nm | 1140 ~ 1700 nm |
| 損失 | < 100 dB/km @ 980nm < 50 dB/km @ 1030nm < 45 dB/km @ 1060nm |
< 100 dB/km @ 1300nm < 100 dB/km @ 1400nm < 100 dB/km @ 1500nm |
< 1.2 dB/km @ 1310nm < 0.8 dB/km @ 1550nm |
| 詳細 | クリック | クリック | クリック |
| 断面写真 |  |
 |
 |
| メーカ | YSL Photonics | ||
