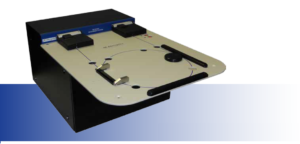

PE.fiberopticsのMA500HD測定システムは、PE.fiberoptics 500シリーズ光学試験システムのハイブリッドバージョンであり、最も正確で再現性のある測定システムに設計されています。MA500HDは、WS500MFDシステムのファーフィールドスキャナーの拡張バージョンを使用しています。 ダイナミックレンジが強化され、高解像度の走査光学系により、最新の超大有効面積ファイバの測定が可能です。さらに、オプションのマルチモード光源を使用すると、マルチモードファイバの開口数（NA）を測定できます。付属の「PEcon」ソフトウェアの機能により、サンプルを1回接続し、ボタンを1回押すだけで、すべてのパラメータを自動的に順次測定できます。

■特徴

•> 60dBの標準ダイナミックレンジ
•>80dBの高ダイナミックレンジ
•最大4ポイント/秒の高速測定
•高解像度0.01oスキャン増分
•IEC、TIA、ITUに完全準拠
•1310nm / 1550nm（SDバージョン）標準波長•1550nm（HDバージョン）標準波長
•利用可能な他の波長。1625nm、1080nmなど..
•ピエゾ最適化ビーム光学系（オプション）
•ユーザー使用レーザーの外部入力ソース（オプション）
•マルチモード開口数測定（オプション）

■暫定仕様

測定波長 (nm) 1550 HD version 他のレーザも使用可

1310 & 1550 SD version		 他のLEDも使用可
ファーフィールドスキャン分解能 (degs) 0.01 to 50 ユーザ指定
ファーフィールドスキャン範囲 (degs) ±50 ユーザ指定
測定性能 再現性 精度 NPLキャリブレーションアーティファクトの不確実性は仕様値に含まれ、トータルの計測器測定不確実性もカバーしています
MFD (Petterman ll)
Aeff		 <0.03um
<1um		 <2%
<4%
ダイナミックレンジ >60dB SD version
>80dB HD Version
メーカ PE.fiberoptics

すべての仕様は、高出力LEDまたはDFBレーザーを使用するシステムに基づく標準的なものです。
仕様は、通知なしに改善または変更される場合があります。
仕様保保証については正式なオファーを参照してください。

■注文情報

1.MA500S　   波長のプログラム可能なDLEDベースの2ウィンドウMFD /Aeff測定システム
2.MA500HD　レーザーベースの1550nm MFD / Aeff測定システム。
3.MA-Piezo    信号を最大化するピエゾ自動入力アライメント制御（MA500SDまたはMA500HDが必要）
4.MA-EIP　    顧客提供のCW光源の変調可能な外部入力。
注：MA-Piezoが指定されていない場合、ファイバへの信号入力は付属のパッチコードとベアファイバーアダプタになります。
