Micro Laser System社の高精度ファイバコリメータは、 高い透過率と低い透過波面エラーで高度なコリメートビームを与えるように設計されております。当社独自のマルチ要素デザインにより任意の距離で無回折効果によるきれいなガウスビームを得ることができます。アジャスタブルファイバコリメータは、固定の3~4の異なる固定ファイバコリメータへ置き換える事が出来ます。波長ごとに変える固定ファイバコリメータと異なり、1つのアジャスタブルファイバコリメータで、その波長の最適なコリメーションになるように調整し、固定できます。また、コリメートだけではなく、ある場所でフォーカスしたり拡散させることも可能です。これは、センサ、化学、生物などのアプリケーションで、便利に使用することが出来る画期的な機能です。最適な光学系は、出力のロスや温度影響を最小限に抑えられます。



■ 特徴

・350nm to 2300nm
・低波面誤差
・光路で接着剤を使用しない

・可変可能な焦点とコリメータ
・きれいなガウスビーム
・ビームのひずみやリングが無い
・脱着と固定モデル
・短納期

また、様々なビームサイズを生成するために、1.6ミリメートルから100ミリメートルまでの様々な開口部サイズを揃えています。これらすべてのコリメータには、標準でFCまたはFC/APCのレセプタクルで接続できます。SMAレセプタクルは、オプションになります。

小さなコリメータやフォーカスを求められるお客様には80ピッチで微調整が可能なモデルをご用意、大きなコリメータの場合は回転のない焦点調整になっております。
波長350nm~2300nmまで、4つの波長域のARコーティングモデルがございます。
紫外光での高出力アプリケーションおよび放射線環境の場合は、シリカファイバコリメータを参照してください。

カスタマイズ

OEMのユーザー様向けに、特定波長用のピッグテールコリメータを持っております。お客様が必要とされております波長、ビームサイズ、ハウジングやスペース、真空、放射線や磁気などの環境に対応するカスタム製品もご提供いたします。

■仕様

パラメータ FC5 FC10 FC20 FC40 FC45
アパーチヤ 7mm 11.9mm 23.8mm 49mm 49mm
ビームサイズ* 2mm 5.5mm 11mm 23mm 33mm
ビーム拡がり角 <0.5mrad <0.25mrad <0.12mrad <0.06mrad <0.05mrad
波面 <1/10 wave <1/10 wave <1/10 wave <1/10 wave <1/10 wave
コリメータ/フォーカス Adjustable Adjustable Adjustable Adjustable Adjustable
(80 tpi) (80 tpi) (no rotation) (no rotation)
ロッキング Yes Yes Yes Yes and for vibrations Yes and for vibrations
レセプタクル FC, FC/APC, SMA, or pigtailed
素材 Stainless Steel
重量 45g (1.6oz.) 85g (3.0oz.) 286g (10.1oz.) 0.83kg (1.83lb.) 1.12kg (2.46lb.)

* ビームサイズは、NA=0.13のファイバを用いて、635nmの光源で、1/e^2で測定されたものです。
付属品は取付アダプタと各種光ファイバが含まれます。

型番 品目
Straight FC Receptacle
FC5-VIS1-FC 7mm aperture, 350nm to 600nm, FC receptacle
FC10-VIS1-FC 11.9mm aperture, 350nm to 600nm, FC receptacle
FC20-VIS1-FC 23.8mm aperture, 350nm to 600nm, FC receptacle
FC5-NIR1-FC 7mm aperture, 600nm to 1000nm, FC receptacle
FC10-NIR1-FC 11.9mm aperture, 600nm to 1000nm, FC receptacle
FC20-NIR1-FC 23.8mm aperture, 600nmto 1000nm, FC receptacle
FC5-NIR2-FC 7mm aperture, 1000nm to 1700nm, FC receptacle
FC10-NIR2-FC 11.9mm aperture, 1000nm to 1700nm, FC receptacle
FC20-NIR2-FC 23.8mm aperture, 1000nm to 1700nm, FC receptacle
FC5-SWIR-FC 7mm aperture, 1500nm to 2300nm, FC receptacle
FC10-SWIR-FC 11.9mm aperture, 1500nm to 2300nm, FC receptacle
FC20-SWIR-FC 23.8mm aperture, 1500nm to 2300nm, FC receptacle
Angled FC Receptacle
FC5-VIS1-APC 7mm aperture, 350nm to 600nm, FC/APC receptacle
FC10-VIS1-APC 11.9mm aperture, 350nm to 600nm, FC/APC receptacle
FC20-VIS1-APC 23.8mm aperture, 350nm to 600nm, FC/APC receptacle
FC5-NIR1-APC 7mm aperture, 600nm to 1000nm, FC/APC receptacle
FC10-NIR1-APC 11.9mm aperture, 600nm to 1000nm, FC/APC receptacle
FC20-NIR1-APC 23.8mm aperture, 600nmto 1000nm, FC/APC receptacle
FC5-NIR2-APC 7mm aperture, 1000nm to 1700nm, FC/APC receptacle
FC10-NIR2-APC 11.9mm aperture, 1000nm to 1700nm, FC/APC receptacle
FC20-NIR2-APC 23.8mm aperture, 1000nm to 1700nm, FC/APC receptacle
FC5-SWIR-APC 7mm aperture, 1500nm to 2300nm, FC/APC receptacle
FC10-SWIR-APC 11.9mm aperture, 1500nm to 2300nm, FC/APC receptacle
FC20-SWIR-APC 23.8mm aperture, 1500nm to 2300nm, FC/APC receptacle
Accessories

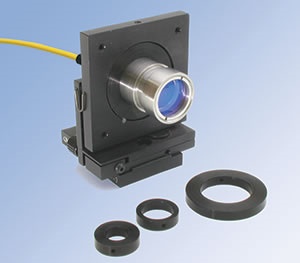

FC5R-1.0 FC5 Ring adapter for 1 inch optical mounts
FC10R-1.0 FC10 Ring adapter for 1 inch optical mounts
FC20R-2.0 FC20 Ring adapter for 1 inch optical mounts

ラージファイバコリメータ

モデル # 品目
Straight receptacle
FC40-VIS1-FC 49mm aperture, 350nm to 600nm, FC receptacle
FC40-NIR1-FC 49mm aperture, 600nmto 1000nm, FC receptacle
FC40-NIR2-FC 49mm aperture, 1000nm to 1700nm, FC receptacle
FC40-SWIR-FC 49mm aperture, 1500nm to 2300nm, FC receptacle
FC45-VIS1-FC 49mm aperture, 350nm to 600nm, FC receptacle
FC45-NIR1-FC 49mm aperture, 600nmto 1000nm, FC receptacle
FC45-NIR2-FC 49mm aperture, 1000nm to 1700nm, FC receptacle
FC45-SWIR-FC 49mm aperture, 1500nm to 2300nm, FC receptacle
Angled receptacle
FC40-VIS1-APC 49mm aperture, 350nm to 600nm, FC/APC receptacle
FC40-NIR1-APC 49mm aperture, 600nmto 1000nm, FC/APC receptacle
FC40-NIR2-APC 49mm aperture, 1000nm to 1700nm, FC/APC receptacle
FC40-SWIR-APC 49mm aperture, 1500nm to 2300nm, FC/APC receptacle
FC45-VIS1-APC 49mm aperture, 350nm to 600nm, FC/APC receptacle
FC45-NIR1-APC 49mm aperture, 600nmto 1000nm, FC/APC receptacle
FC45-NIR2-APC 49mm aperture, 1000nm to 1700nm, FC/APC receptacle
FC45-SWIR-APC 49mm aperture, 1500nm to 2300nm, FC/APC receptacle
Accessories
MT1.75SS Mount for FC40 and FC45

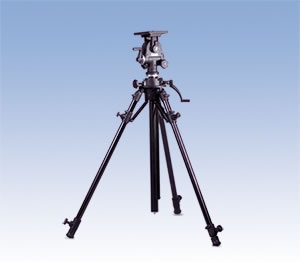

Tripod Very stable tripod for mounting FC40 and FC45
