DEVISER photoelectric社の光スペクトルアナライザ(OSA)AE86XX/AE87XX/AE88XXシリーズは、全波長域をカバーする高精度の回折格子型光スペクトラムアナライザです。測定波長範囲、ダイナミックレンジ、スペクトル分解能、パワー感度、スキャン速度等、市場をリードする性能を提供します。
AE8600シリーズOSAは、600~1700nmまでの波長範囲を高分解能で測定可能です。DFB-LD、FP-LD、LED、光パワー、WDM信号、光アンプ出力を含む包括的な解析機能を提供します。卓越した安定性と信頼性、高速スペクトル掃引、測定データの出力と解析のための多彩な方法を提供します。可視から近赤外分光試験にわたる様々な課題に対応することができます。AE8700シリーズOSAは、800~1650 nmの波長範囲をカバーする最高性能の光スペクトルアナライザです。フリースペースの光入力設計により、最適な結合効率、優れた測定の再現性、メンテナンスフリーを実現しています。波長分解能は10 pm、最大測定パワーは+20 dBm、レベル感度は-85 dBmを実現します。
■特徴
AE8600シリーズ OSA
・波長範囲:600 ~ 1700 nm(シングルモード&マルチモード)
・7種類の波長分解能(20 pm ~ 2 nm)による非測定デバイスの最適な測定
・最小測定感度:-90 dBm
・高ダイナミックレンジ:75 ~ 78 dB
・搭載光源を用いた高い波長確度:±0.01 ~ ±0.02 nm
・高速スキャン速度:0.2~0.3秒(測定条件:感度: MID, スパン: 30 nm, 波長分解能: 0.1 nm, サンプリング点数: 501, 2x)
AE8700シリーズ OSA

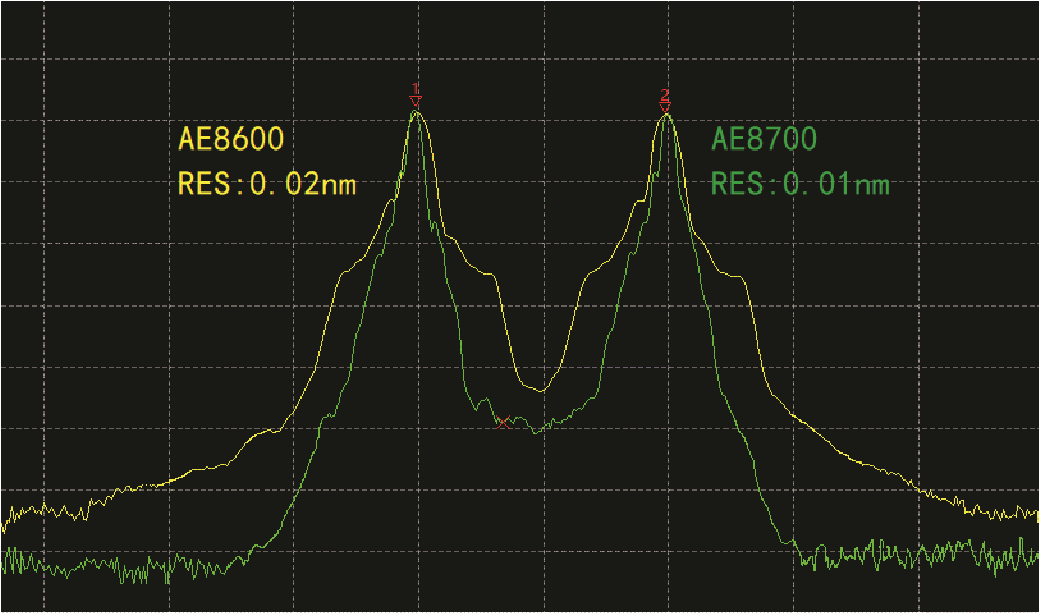

・高い波長分解能 < 10 pm
・自由空間からの光入力(シングルモード&マルチモードに対応)
・最小測定感度:-85 dBm
・近接する光信号を明瞭に識別可能な高ダイナミックレンジ:80 dB
・搭載光源を用いた高い波長確度:±0.005 nm
AE8800シリーズ OSA
AE8805
・測定波長範囲:350 ~ 1100 nm
・設定波長分解能:0.02 ~ 10 nm
・広い測定パワー範囲:-80 ~ +20 dBm
・波長確度:±0.05 nm
・ダイナミックレンジ:65 dB
AE8807
・測定波長範囲:1200 ~ 2500 nm
・設定波長分解能:0.05 ~ 2 nm
・広い測定パワー範囲:-67 ~ +20 dBm
・波長確度:±0.05 nm
・ダイナミックレンジ:55 dB
測定 | スイープモード設定 | 連続スイープ, シングルスイープ, 測定条件自動設定, マーカ間スイープ, データログ取得 |
測定条件設定 | 中心波長(周波数), スパン(測定横軸範囲), サンプリング点数, 波長分解能, 測定感度, 倍速測定モード, スムージング, APC(自動パワー制御)レベル補正 | |
その他 | スイープステータス出力, アナログ出力, トリガー測定 | |
表示 | 縦軸 | レベルスケール (0.1 ~ 10dB/div., linear) , レベルサブスケール (0.1 ~ 10dB/div., linear) , レファレンスレベル表示, DIV表示 (8, 10 or 12) , パワー密度表示 (dB/nm), dB/km, %, ノイズマスク |
横軸 | 波長 (nm), 周波数 (THz), ズーム | |
表示モード & 項目 | 単一波形表示, 分割画面表示, データテーブル表示, ラベル表示, テンプレート表示, 測定条件表示 |

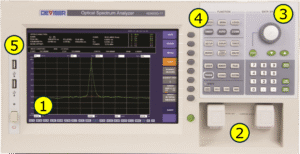

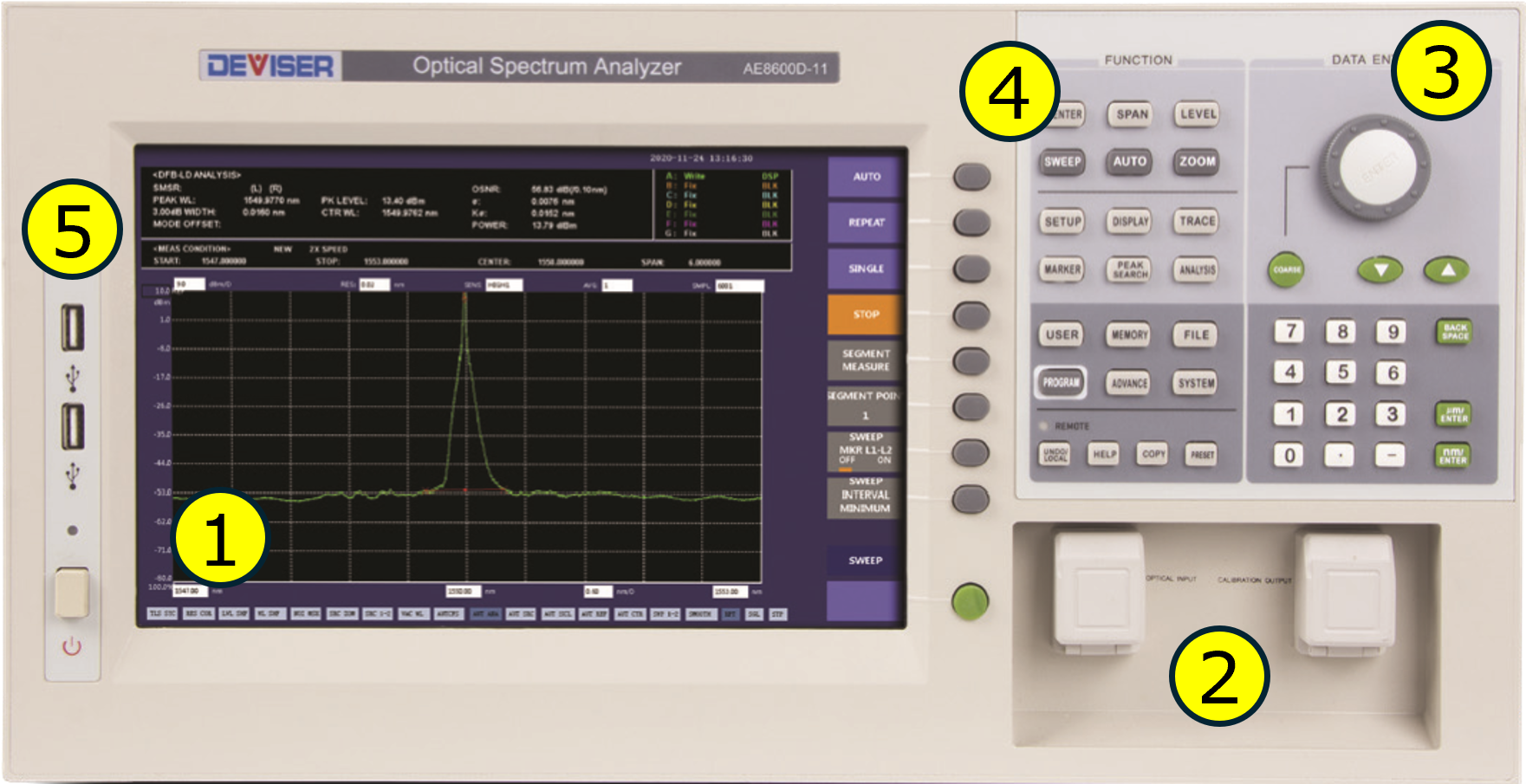

① 10.1インチTFT液晶タッチスクリーン
② 光入力(左)/校正用光出力(右)
③ ダイヤル
④ 操作ボタン

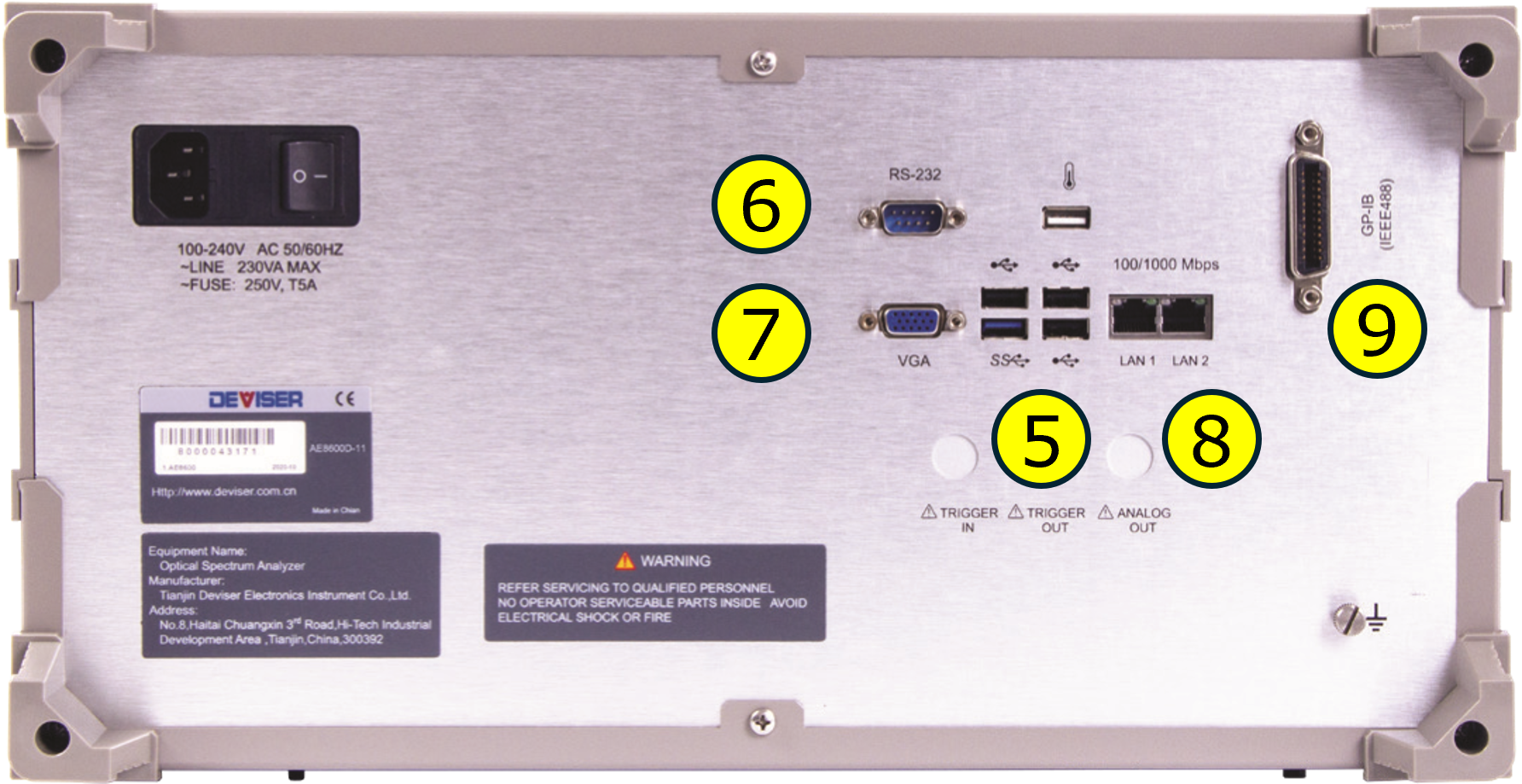

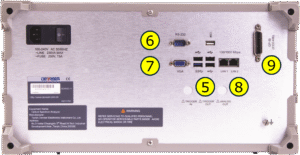

⑤ USBインターフェース
⑥ RS232インターフェース
⑦ 画像(VGA)インターフェース
⑧ LANインターフェース
⑨ GB-IBインターフェース(オプション)
注:写真の外観及び機能はモデルAE8600D-11のものです。他のモデルの場合には異なることがあります。詳細は仕様でご確認ください。
■機能
トレース | トレース機能 | 独立な7つのトレース(スペクトルデータ)を同時に表示, 最大値/最小値検出表示, トレース間の計算結果表示(損失特性で使用), 正規化表示, カーブフィット表示, ピークのカーブフィット表示, マーカーのカーブフィット表示, 移動平均 (2 ~ 100 times) |
その他 | トレースのコピー /トレースの消去, Write / Fix設定, 表示 / 非表示設定 | |
マーカー &サーチ | マーカー | デルタマーカー(Max. 1024), 縦 / 横ラインマーカー, アドバンスマーカー |
サーチ | ピークサーチ, ボトムサーチ, 自動サーチ (ON/OFF), 縦ラインマーカー間のサーチ, ズーム領域内サーチ | |
データ解析 | 解析機能 | スペクトル幅解析 (しきい値, 包絡線, RMS, ピークRMS, ノッチ解析) , WDM (OSNR)解析, 光アンプの雑音指数測定, フィルタのピーク/ボトム解析, WDMフィルタのピーク/ボトム解析, 各種光源(DFB-LD/FP-LD/LED)解析, SMSR(サイドモード抑圧比)測定, 光パワー測定, PMD解析, マルチDFB解析 |
その他 | 自動解析の実行設定(ON/OFF), 縦ラインマーカー間の解析, ズーム領域内解析 | |
その他の機能 | アライメント | 内蔵校正用光源を用いた自動アライメント |
リモートビューア | PCにインストールしたソフトによる遠隔表示 |
■仕様
モデル | AE8600D-01 | AE8600D-11 | AE8600D-22 | AE8700 | AE8805 | AE8807 |
入力ファイバ | SMF (9.5/125 μm), MMF (50/125μm, 62.5/125 μm), ラージコアファイバ: ≦ 400 µm | |||||
波長範囲1 | 600 ~ 1700 nm | 800 ~ 1650 nm | 350 ~ 1100 nm | 1200 ~ 2500 nm | ||
波長分解能 | 0.02 nm ~ 2 nm | 0.01 ~ 1 nm | 0.02 ~ 10 nm | 0.05 ~ 2 nm | ||
設定波長分解能1,2 | 0.02 nm, 0.05 nm, 0.1 nm, 0.2 nm, 0.5 nm, 1 nm, 2 nm | 0.01 nm, 0.02 nm, 0.05 nm, 0.1 nm, 0.2 nm, 0.5 nm, 1 nm | 0.02 nm, 0.05 nm, 0.1 nm, 0.5 nm, 1 nm, 2 nm, 5 nm, 10 nm | 0.05 nm, 0.1 nm, 0.2 nm, 0.5 nm, 1 nm, 2 nm | ||
波長確度1,2,5 | 1520 ~ 1620 nm ±0.02 nm 1450 ~ 1520 nm ±0.04 nm
全波長範囲 ±0.1 nm |
1520 ~ 1620 nm ±0.015 nm 1450 to 1520 nm ±0.025 nm
全波長範囲 ±0.1 nm |
1520 ~ 1620 nm ±0.01 nm 1450 to 1520 nm ±0.02 nm
全波長範囲 ±0.08 nm |
1520 ~ 1620 nm ±0.005 nm 1450 ~ 1520 nm ±0.02 nm
全波長範囲 ±0.05 nm |
±0.05 nm (633 nm) ±0.2 nm (400 ~ 1100 nm)
(633 nm He-Ne レーザによる波長校正後) |
±0.05 nm (1520 ~ 1580 nm) ±0.1 nm (1580 ~ 1620 nm)
全波長範囲 ±0.5nm |
波長再現性1,2 | ±0.01 nm (1 min.) | ±0.004 nm (1 min.) | ±0.015 nm (1 min.) | ±0.015 nm (1 min.) | ||
波長リニアリティ1,2,5 | ±0.02 nm (1520 ~ 1580 nm)
±0.04 nm (1450 ~ 1520 nm, 1580 ~ 1620 nm) |
±0.015 nm (1520 ~ 1580 nm)
±0.025 nm (1450 ~ 1520 nm,1580 ~ 1620 nm) |
±0.01 nm (1520 ~ 1580 nm)
±0.02 nm (1450 ~ 1520 nm,1580 ~ 1620 nm) |
±0.008 nm (1520 ~ 1580 nm) ±0.015 nm (1450 ~ 1520 nm, 1580 ~ 1620 nm) | ——————————————— | |
サンプリング分解能1 | 0.001 nm(min.) |
モデル | AE8600D-01 | AE8600D-11 | AE8600D-22 | AE8700 | AE8805 | AE8807 |
パワー感度2,3,4,7 | -90dBm (1300 ~ 1620 nm, 波長分解能 ≥0.05 nm, 感度: HIGH3)
-85dbm (1000 ~ 1300 nm, 波長分解能 ≥0.05 nm, 感度: HIGH3) -55dBm (600 ~ 1000 nm, 波長分解能 ≥ 0.05 nm, 感度: HIGH3) |
-85dBm (1300 ~ 1620 nm, 波長分解能 ≥ 0.05 nm)
-80dBm (1000 ~ 1300 nm, 波長分解能 ≥ 0.05 nm) -55dBm(800 ~ 1000 nm, 波長分解能 ≥ 0.05 nm) |
-80dBm (500 ~ 1000nm)
-60dBm (400 ~ 500nm, 1000 ~ 1100 nm) (波長分解能 ≥ 0.2 nm, 平均化回数: 10回, 感度: HIGH3) |
-67dBm (1800 ~ 2200 nm)
-60dBm (1500 ~ 1800 nm, 2200 ~ 2400 nm) -55dBm (1300 ~ 1500 nm) 感度: HIGH3 |
||
最大入力パワー2,3 | +20dBm (Per channel, full range) | +20dBm | +20dBm (550 ~ 1100 nm)
+10 dBm (400 ~ 550 nm) (全入力パワー) |
+20dBm (全入力パワー) | ||
パワー確度2,3,4,6 | ±0.4dB(1310/ 1550nm, 入力パワー: -20dBm) | ±0.3dB (1310/1550nm, 入力パワー: -20dBm) | ±0.25dB (1310/1550nm,入力パワー: -20dBm) | ±0.2dB (1310/ 1550nm, 入力パワー: -20dBm) | ±1.0 dB (850 nm, 入力パワー: -20dBm, 波長分解能 ≥0.2 nm, 感度: MID, HIGH1~3) | ±1.0 dB (1550 nm, 入力パワー: -20 dBm, 感度: MID,HIGH1~3) |
パワーリニアリティ2,3 | ±0.1dB (入力パワー: -50 ~ +10dBm, 感度: HIGH1/HIGH2/HIGH3) | ±0.08dB (入力パワー: -50 ~ +10dBm, 感度: HIGH1/HIGH2/HIGH3) | ±0.06dB (入力パワー: -50 ~ +10dBm, 感度: HIGH1/HIGH2/HIGH3) | ±0.05dB(入力パワー: -50 ~ +10dBm) | ±0.2 dB (入力パワー: -40 ~ 0dBm, 感度: HIGH1~3) | ±0.05dB (入力パワー:-30 ~ +10dBm, 感度: HIGH1~3) |
サンプリング点数 | 101 ~ 50001, 自動 | |||||
反射減衰量11 | >35dB (APCコネクタ使用時) | |||||
波長依存性2,3,6 | ±0.1dB (@1550 nm) | ±0.08dB (@1550 nm) | ±0.05dB (@1550 nm) | ±0.05dB (@1550 nm) | —————————————— | |
ダイナミックレンジ1,2,8 | Peak ±0.1 nm 39dB (波長分解能: 0.02 nm)
Peak ±0.4nm 60dB (波長分解能: 0.05 nm) Peak ±1.0nm 70dB (波長分解能: 0.05 nm) |
Peak ±0.1 nm 5dB (波長分解能: 0.02 nm)
Peak ±0.4 nm 70dB (波長分解能: 0.05 nm) Peak ±1.0 nm 75dB (波長分解能: 0.05 nm) |
Peak ±0.1 nm 45dB (波長分解能: 0.02 nm)
Peak ±0.4 nm 70dB (波長分解能: 0.05 nm) Peak ±1.0 nm 78dB (波長分解能: 0.05 nm) |
Peak ±0.1 nm 55dB (波長分解能: 0.01 nm)
Peak ±0.4 nm 75dB (波長分解能: 0.01 nm) Peak ±1.0 nm 80dB (波長分解能: 0.01 nm) |
Peak ±0.5 nm 65 dB (波長分解能: 0.02 nm, 633 nm) | Peak ±0.4 nm 45dB (波長分解能: 0.05 nm)
Peak ±0.8 nm 55dB (波長分解能: 0.05 nm) (1523nm, 感度: HIGH1~3) |
パワー感度設定 | NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2, HIGH3 | |||||
迷光抑圧比7,10 | 73 dB | 75 dB | ——————————————————————— | |||
波長基準光源 | オプション | 標準装備 | 標準装備 | ——————— | オプション | |
スイープ時間1,7,9 | 0.3秒 (感度: MID, スパン: 30 nm, 波長分解能: 0.1 nm, サンプリング: 501,2x) | 0.2秒 (感度: MID, スパン: 30 nm, 波長分解能: 0.1 nm, サンプリング: 501,2x) | 0.3秒 (感度: MID, スパン:30 nm, 波長分解能: 0.1 nm, サンプリング: 501,2x) | |||
ウォームアップ時間 | 最低1時間 | |||||
モデル | AE8600D-01 | AE8600D-11 | AE8600D-22 | AE8700 | AE8805 | AE8807 |
ディスプレイ | 10.1インチTFT液晶タッチスクリーン (画素数: 1280×800) | |||||
外部インターフェース | USB2.0 ×5, USB 3.0, VGA | USB2.0×3, USB
3.0 |
USB2.0 ×5, USB
3.0, VGA |
USB2.0×3, USB 3.0 | ||
LANポート (RJ45コネクタ 10M/100M/1000M), RS232(DB9コネクタ) | ||||||
GP-IB | オプション | 標準装備 | オプション | |||
トリガー | ————————————————— | 標準装備 | オプション | |||
メモリ装置 | 内部記憶: 128GB HDD、ファイルタイプ: CSV, Binary, BMP | |||||
動作温度 | +5 ~ +35 ℃ | |||||
保管温度 | -10 ~ +50 ℃ | |||||
電源 | AC | 100-240V 1.7A 50~60Hz | ||||
サイズ | 427 x 221 x 448 (mm) | |||||
重量 | 17 kg | 20 kg | 17 kg | |||
Performance quadrate temperature | +18 ~ +28℃ | |||||
安全規格 | EN61010-1 | |||||
EMC (放射) | EN IEC 61326-1, EN IEC 61326-2-1およびCISPR 16-1シリーズ規格, Class A Group 1, IEC 61000-3-2, EN 61000-3-3, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-8, IEC 61000-4-4, IEC 61000-4-6, IEC 61000-4-11 |
- 横軸スケール: 波長表示モード.
- SMF(9.5/125 μm) (PC研磨), 1時間ウォームアップ後, 内蔵波長基準光源または単一縦モードレーザを用いたアライメント後 (波長: 1520 ~ 1560 nm, 波長安定性: ±0.01 nm以下)
- 縦軸スケール: 絶対値表示モード, 設定波長分解能: 0.05 nm以上, 分解能補正: OFF
- 9.5/125 μm SMF(9.5/125 μm)使用時
- 内蔵波長基準光源または単一縦モードレーザを用いた波長校正後
- 設定波長分解能 0.05 nm, 環境温度 23 ± 3 ℃
- High dynamic mode: OFF, パルス光測定モード: OFF, 分解能補正: OFF
- 1523 nm, high dynamic mode:SWITCH, 分解能補正: OFF
- スパン 100 nm以下, サンプリング点数: 1001, 平均化回数: 1
- He-Neレーザ適用時 (1523 nm), 波長分解能: 0.1 nm, 1520 nm ~ 1620 nm (ピーク波長 ± 2 nmを除く).
- APCコネクタ付きシングルモードファイバ使用時。 PCコネクタ使用時は15 dB (Typ.)
■注文方法
製品 | Part No. | 注文番号 |
AE8600D-01光スペクトルアナライザ | AE8600D-01 | 0260.8600.07 |
AE8600D-11光スペクトルアナライザ | AE8600D-11 | 0260.8600.08 |
AE8600D-22光スペクトルアナライザ | AE8600D-22 | 0260.8600.09 |
AE8700光スペクトルアナライザ | AE8700 | 0260.8700.01 |
AE8805光スペクトルアナライザ | AE8805 | 0260.8805.00 |
AE8807光スペクトルアナライザ | AE8807 | 0260.8807.00 |
標準18ヶ月保証(レーザ、APD、ブラシレスモーター、アクセサリは1年保証)、仕様国に適合したAC電源コード、校正証明書・適合証明書(Certificate of Calibration and Compliance)、ユーザーマニュアル | ||
オプション | ||
SCコネクタ光入力 | AE8600-002 | 6260.0400.04 |
内蔵校正用光源(標準FC/APCレセプタクル, AE8600-01, AE8807) | AE8600-200 | 2260.8600.00 |
GP-IBインターフェース (AE8600-01, AE8700, AE8805, AE8807) | AE8600-700 | 6260.0400.05 |
