DEVISER photoelectric社AE8560は小型、軽量なポータブル光スペクトルアナライザ(OSA)です。タッチスクリーンによるユーザフレンドリーな操作感で、耐干渉性に優れ、屋外等の過酷な環境下でのフィールドテストにも十分対応できます

DEVISER-AE8560-image

光スペクトルアナライザ 製品一覧

■特徴

・波長範囲:600 ~ 1700 nm
・設定波長分解能:0.04 nm
・広い測定パワー範囲:-75 ~ +23 dBm
・ダイナミックレンジ:60 dB



■仕様

DEVISER-AE8560-front_view

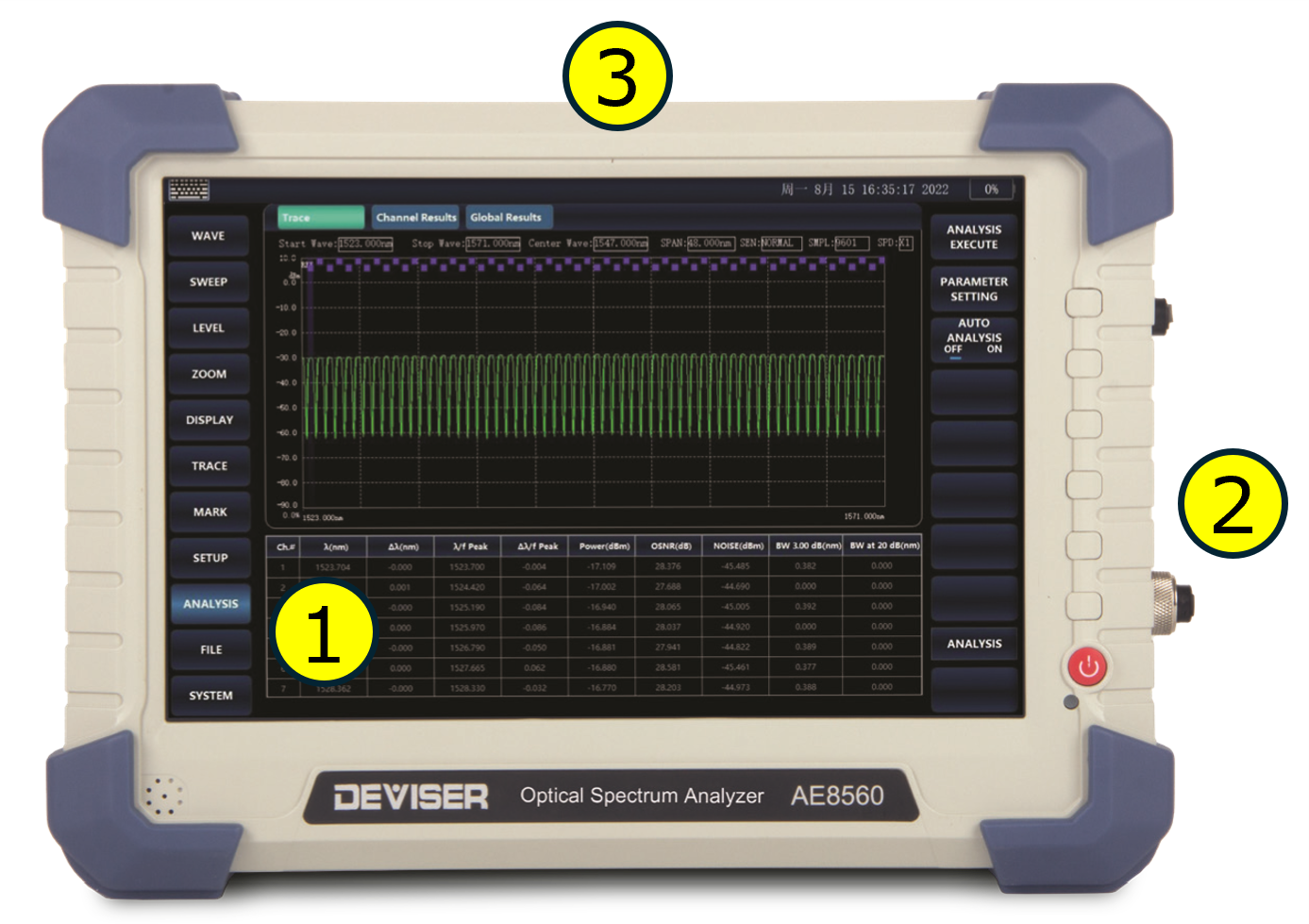

① 高精細10.1インチ液晶タッチスクリーン
 広いサイズの液晶タッチスクリーンがスペクトルおよび測定値を鮮明に表示します。
② 光入力インターフェース
 光入力インターフェースとして、複数のファイバコネクタ(FC、SC)からの光出力を装置に直結するユニバーサル光コネクタを採用しています。
③ 外部インターフェース USB 3.0 x 2, LAN 1

DEVISER-AE8560-graphical_I/F

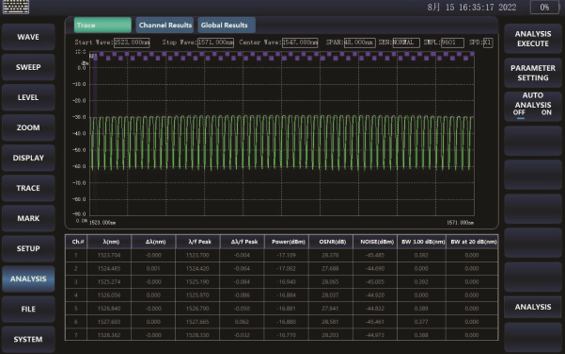

測定・操作画面表示(例)



■仕様

項目 パラメータ
対応ファイバ SM (9.5/125 μm)
波長範囲 600 nm ~ 1700 nm
設定波長分解能 0.04 nm @ 1550 nm
波長確度 1520 to 1610 nm ±0.04 nm (波長範囲10 nm内で校正した場合、波長確度±0.01 nmが可能)

全波長範囲 ±0.1 nm

波長再現性 ±0.005 nm (1min.)
波長リニアリティ ±0.01nm (1520 ~ 1610 nm)
入力パワー範囲 -75 dBm ~ +23dBm (1520 ~ 1610 nm)
パワーリニアリティ ±0.5 dB (1550 nm, 入力パワー: −10 dBm)
Light suppression ratio ±25 GHz 35 dB

±50 GHz 50 dB

±100 GHz 60 dB

I-OSNRダイナミックレンジ ≥ 35 dB (入力1550 nm, -10 dBm)
OSNR不確かさ ± 0.5 dB
チャネル間隔 25 ~ 200 GHz CWDM
ORL反射減衰量 ≥ 35 dB
測定時間 ≤0.5s (span 30nm)
General Specifications
ディスプレイ 10.1インチTFT液晶タッチスクリーン (画素数: 1280×800)
外部インターフェース USB 3.0 × 2, LAN
サイズ 94.2 x 211 x 292 (mm)
Operating temperature 0 ºC to 50 ºC
重量 3.5kg
Temperature Operating temperature: -10 ºC to +50 ºC

Storage temperature: -20 ºC to +60 ºC



■注文方法

Description Part No. 注文番号
AE8560ポータブル光スペクトルアナライザ AE8560 0260.8560.01
標準18ヶ月保証(レーザ、APD、ブラシレスモーター、アクセサリは1年保証)、仕様国に適合したAC電源コード、校正証明書・適合証明書(Certificate of Calibration and  Compliance)、ユーザーマニュアル
オプション
SCコネクタ光入力 AE8600-002 6260.0400.04
