CRD（Cavity-Ring-Down）測定システムは、高反射光学コーティング層の損失を正確に測定できます。平面およびわずかに凹状の光学部品での損失の測定ではR> 99.9％で、dR / R <2ppmの精度です。また、さまざまな離散入射角での損失測定やs偏光、p偏光の測定が可能です。用途に応じて測定に用いるレーザー波長を選択することができます。

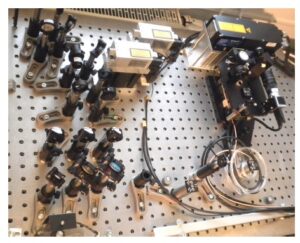

図1：4波長測定システムのセットアップ例 図2：3波長測定システムのセットアップ例
■用途

•高反射光学コーティング層の損失の正確な評価
•平面およびわずかに凹状（| r |> 500mm）の光学部品での損失の測定：公称反射率R»99％（通常値：99.995％）
•R> 99.9％で、dR / R <2ppmの精度
•さまざまな離散入射角での損失の測定、およびs偏光および/またはp偏光の測定
•希望する目的に応じて、注文時に選択可能なレーザー波長
（波長例：≥355nm…532nm…633nm…1064nm…≤1310nm）
■測定原理

  • パルスまたは高速スイッチcwレーザーをパッシブ共振器キャビティへ入射
  • 測定のコーティングは、すべてのラウンドトリップで反射 → 反射損失
  • アウトカップリングされた信号の時間依存性を高精度評価 → リングダウン
  • パルスの既知のラウンドトリップ時間を用いて、リングダウン時間特性による損失を評価します。反射あたりのL; R = 1 – Lと仮定すると、反射率が得られます。

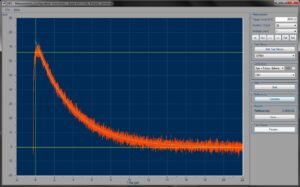

測定画面の例

■仕様

反射率測定
精度		 R » 99%
dR/R < 2ppm for R > 99.9%
評価試料
必要な基板特性
* 0°a.o.iでの測定用 その他の仕様はお問い合わせください。		 Ø 1” or 0.5” (~ 25, 12.5mm), 厚さ ~ 6mm;
使用される波長で透明な基板；裏面研磨、平面
電源
レーザ（モデルにより異なる場合があります）
ディテクタ		 .
100–240V AC, 50 Hz…60 Hz
＋/- 9V DC
データ取得、A / D変換、データ処理用モジュール
PCへのインターフェース（Windows 10は含まれていません）：USB 2.0
評価用ソフトウェア（R分析）、測定データのデータベース処理（生産品の入力および測定パラメータ、サンプル番号 など）、ISO-13142準拠テストレポートシートの編集
メーカ：SPECK SENSORSYSTEME GmbH
