光ファイバ分光計は、様々な測定システムに組み込めるモジュールタイプの分光計で、測定対象の光源のスペクトル特性を正確に計測できます。レーザ、LEDをはじめ、様々な光源の波長と線幅を測定するために広く使用されています。Spectrometer-Sunshineは量子効率最大80％の高感度で、ラマンスペクトル、 半導体プロセス、 生命科学、 ガス分析等への利用に適しています。

■特徴

・最大80％の量子効率
・便利な操作
・カスタマイズされた波長範囲と分解能
・さまざまなアプリケーションに適合
・Spectral Analysis5.0のダウンロードをサポート

■用途

・レーザースペクトル分析
・蛍光スペクトル分析
・ラマンスペクトル分析
・反射率/透過率測定
・LIBSスペクトル分析
・織物産業化学分析
・医療診断と検出
・膜厚測定

■利用可能なモデル

モデル スペクトル範囲
Sunshine General series GE 200-1100nm
GE 350-1100nm
GE-Raman 532-700nm
GE-Raman 785-1100nm
New　Sunshine-UV-Pro 185-240 nm
New　Sunshine-IR-Pro 1000-1300 nm
Sunshine External Triggering series
(EX-TA/ TB box optional)		 TG 200-1100nm
TTG-Raman 532-700nm
TG-Raman 785-1100nm

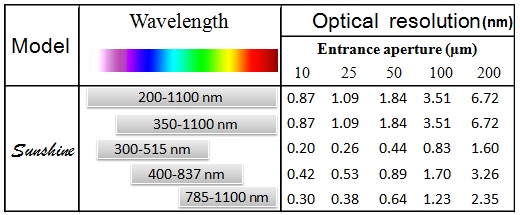

・波長範囲と分解能例




■標準仕様

ディテクタ

ディテクタ Hamamatsu S 11510
波長範囲 200-1100nm
ピクセル 2048 pixels
ピクセルサイズ 14 um x 14 um

分光器

サイズ (mm) 149 x 109 x 50
重量 (g) 1000
光分解能 <0.75nm FWHM (グレーティングマーク密度とスリットサイズに依存, 様々なオプションを利用可能)
S/N比 ~450:1 (全スペクトルにて)
積算時間 17 ms – 10 s

 電気

消費電力 450 mA @5 VDC
データ転送速度 USB2.0では4ミリ秒ごとにメモリにフルスキャン
USB1.1では18ミリ秒ごと
入出力 5入力、5出力（入出力に光アイソレータ）
アナログチャンネル 1つの12アナログ入力、1つの12アナログ出力
ストロボ機能 あり
コネクタ 30-pin コネクタ



■利用例

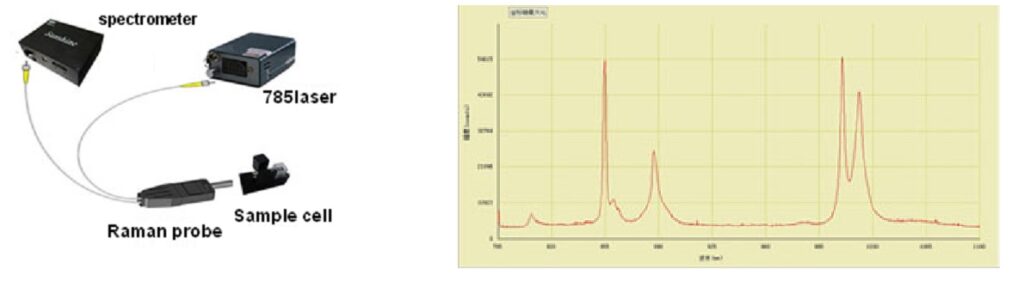

●ラマンスペクトル

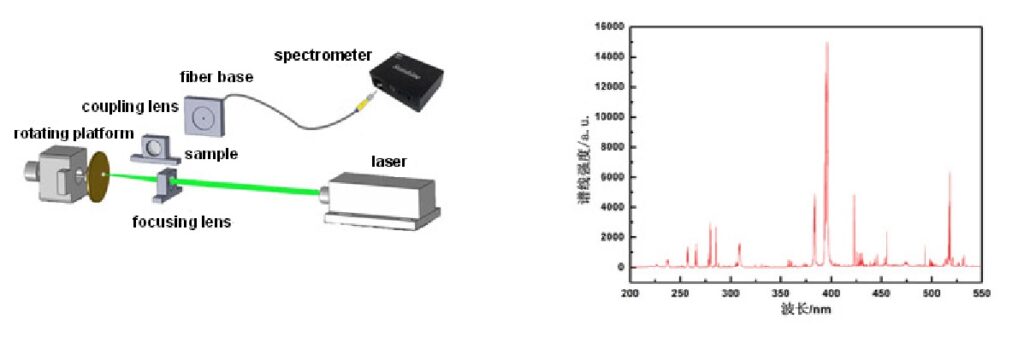

●LIBSスペクトル

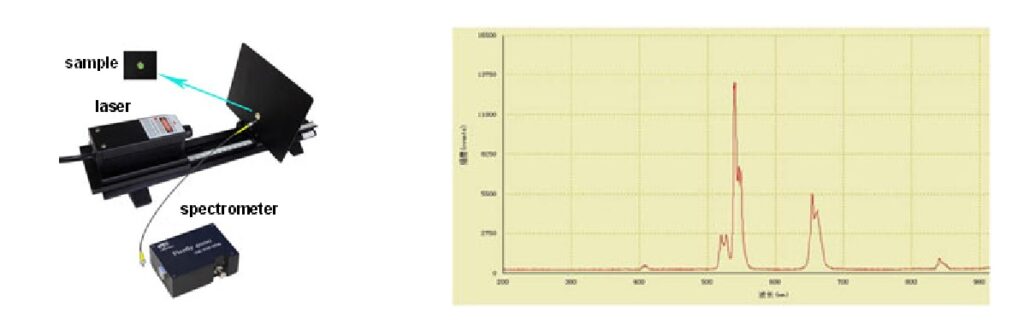

●蛍光スペクトル



●その他



■アクセサリー

光フィルタ レーザパワーメータ レーザ用ゴーグル
バンドパスフィルター、ハイパスフィルタ、ローパスフィルタ、ダイクロイックフィルタ、ビームスプリッタなどを提供しています。 レーザパワーメータには 熱電タイプと光電タイプがあります。光電タイプには、高精度、デスクトップ、ハンドヘルドタイプがあります。サーモパイルタイプは測定範囲が広いのが特徴です。 美しい形状、快適なフィット感、高精細、押し出し変形防止材料を使用したゴーグルで200nmから1100nmまでのレーザによる損傷から目を保護することができます。

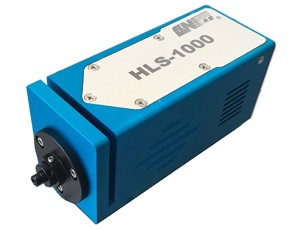

スペクトル校正レーザ HLS-1000ハロゲンタングステン 光源 レーザー安全保護ボード
スペクトル校正レーザのスペクトルはNST国際規格に準拠しており、スペクトル機器の波長校正とスペクトル校正に使用されます。 HLS-1000ハロゲンタングステン 光源 広範囲の連続スペクトル（340-2000nm）は、吸光度と透過率のサンプル検出に使用できます。 レーザ安全保護ボードは、サンドブラスト表面処理を採用しており、光源への選択性がなく、レーザや強い光から効果的に保護することができます。
