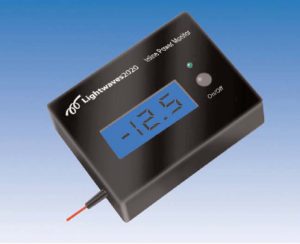

ミニインライン光パワーモニタ：LOPMは、超小型、液晶ディスプレイ付きのシングルチャンネル用モニタで、インラインで光パワーをリアルタイム監視できます。光通信ネットワークの他、セキュリティー、バンキング、交通、オイルライン等の特殊ネットワークの光パワー監視にもご利用いただけます。
■ 特徴
・リアルタイム光パワーモニタリング
・低挿入損失
・広いダイナミックレンジ
・コンパクトサイズ
・RS232インターフェース
・デジタルLCDディスプレイ付き
・アナログモニター用電圧出力
・バッテリー/+5V DC電源
■ 用途
・ネットワークモニタリング
・光モジュール
・FTTx試験
・製造管理
・光パワー測定
■ 仕様
| 型番 | LOPM | ||||
| パラメータ | 単位 | Min. | Typ. | Max. | 備考 |
| 技術仕様 | |||||
| 動作波長範囲 | nm | 1525 | – | 1615 | |
| Tap比 | % | 1 | 3 | 5 | |
| 挿入損失 | dB | 0.4 | 1% Tap比 | ||
| 0.5 | 3% Tap比 | ||||
| 0.6 | 5% Tap比 | ||||
| PDL（偏波依存損失） | dB | 0.05 | 0.1 | ||
| WDL（波長依存損失） | dB | 0.05 | 0.15 | ||
| PMD（偏波モード分散） | ps | 0.1 | |||
| リターンロス | dB | 45 | |||
| 光入射パワー範囲 | dBm | -45 | 23 | ||
| 光パワー精度 | dB | ±0.1 | * | ||
| 光応答平坦性 | dB | ±0.3 | |||
| 偏光依存応答性 | dB | 0.1 | |||
| 周波数応答帯域幅 | MHz | 10 | |||
| 環境・物理的仕様 | |||||
| 動作温度 | ℃ | 0 ~ 50 | |||
| 保管温度 | ℃ | -40 ~ 85 | |||
| 相対湿度（無結露） | %RH | 10 ~ 90 | |||
| ピグテイルファイバ | SMF-28e, 250μmベアファイバまたは900μmルーズチューブ | ||||
| サイズ | mm | 80 x 50 x 20 | |||
| 電源 | バッテリー/+5 VDCV | ||||
| メーカ | Lightwaves2020 | ||||
*精度は1550nm, 入力パワー>-30dBm, 23℃の値です

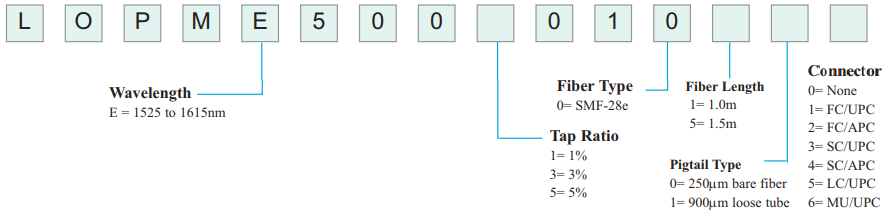

■注文方法
