波長可変光フィルタ:FOTF-CLは、ファブリ-ペローエタロン式波長可変フィルタです。キャビティーは2枚の高反射ミラーからなり、PZTアクチュエータで光の走査制御をしています。非常にコンパクトで安定、信頼性の高いチューナブルフィルタです。

Oriental-TunF-FOTF-CL2

原理的構造

■ 特徴

 ・ファブリ-ペローエタロン式
 ・コンパクト
 ・高安定
 ・高信頼

■ 応用

Oriental-TunF-FOTF-CL1

FOTF-CL

 ・ファイバセンシング
 ・光スペアナ
 ・チューナブル光ノイズフィルタ
 ・光特性モニタリング
 ・信号トラッキング、分析
 ・医療検査

■ 仕様

 型番 FOTF-CL
 動作波長範囲 1500 – 1600 nm
 フィネス値範囲 250 – 1000
 3 dB 線幅範囲 0.1 nm – 1.4 nm
 フリースペクトルレンジ(FSR) 範囲 60 nm – 100 nm
 標準的な 3 dB 線幅に対するFSR typ. 90 – 120 nm (3 dB 線幅=0.1 nm, typ.0.10 – 0.15 nm)
typ. 70 – 90 nm (3 dB 線幅=0.2 nm, typ.0.18 – 0.2 5nm)
typ. 70 – 90 nm (3 dB 線幅=0.4 nm, typ.0.35 – 0.45 nm)
 偏光依存性損失(PDL) < 0.2 dB
 スキャン速度 ≦200 Hz
 挿入損失 < 2.5 dB
 光信号雑音比(OSNR) >20 dB
 動作温度 -5 ℃ – +60 ℃
 光コネクタ 標準FC/APC (FC/UPC, SC/UPC, SC/APCも可)
 保管温度 -10 ℃ – +80 ℃
 最大スキャン電圧 < 100 V
 メーカ RStech Co.,Ltd.

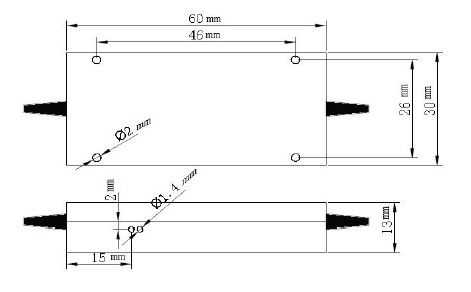

■ サイズ詳細(単位:mm)

Oriental-TunF-FOTF-CL3
