狭帯域チューナブルフィルタ: WLTF-NM/-NE-シリーズは、空間光フーリエ変換と回折格子の組合せによりチューニングを行います。独自の光学設計により、従来にない低挿入損失、低PDLで多様な帯域幅を実現しています。精密なチューニング機構により、高い波長分解能、優れた波長再現性でチューニングできます。手動式、電気式とも、X-, O-, S-, C-, L-バンドの製品をご利用いただけます。手動式では、波長チューニングを精密マイクロメータで行います。電気式では、内蔵のマイクロモーターをUSB (I2C or SPI)等のインターフェースを介したPC制御で行います。

■特徴

　・X-, O-, S-, C-, L-バンドの波長帯があります
　・最大200nmのチューニング範囲
　・従来にない低挿入損失と低PDL
　・高い入力光パワー
　・全チューニング範囲で正確、均一な帯域幅
　・0.1nmのFWHM帯域幅
　・高いアウトバンド抑圧
　・カスタマイズ可能

■ 用途

　・ASEノイズ抑圧
　・DWDMチャネルのフィルタリング
　・WDM波長チューニング
　・パルス整形
　・FBGセンサインテロゲータ
　・チューナブルファイバレーザ

 WLphotonics-opc-WLTF-N-1
WLTF-NM
WLphotonics-opc-WLTF-N-2
WLTF-NE



■ スペクトル例

X-band 0.25nmフィルタスペクトル

チューニング精度

O-band 0.18nmフィルタスペクトル

チューニング精度

S/C/L-band 0.15nmフィルタスペクトル

チューニング精度

*スペクトル形状の詳細はこちらをご覧ください

0.10nm Filter-X-band 0.25nm Filter-X-band 0.18nm Filter-O-band 0.50nm Filter-O-band 0.15nm Filter-C-band
0.28nm Filter-C-band 0.40nm Filter-C-band 0.65nm Filter-C-band 0.76nm-Filter-C-band 1.55nm Filter-C-band

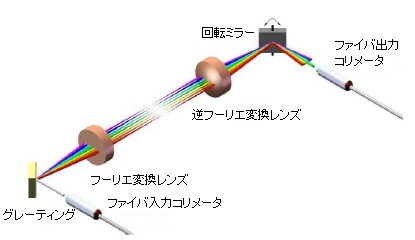

■ 動作原理とチューニング機構

WLphotonics-opc-WLTF-N-9

■ 手動式フィルタ仕様

型番 WLTF-NM-1060 WLTF-NM-1310 WLTF-NM-1550 WLTF-NM-1600
中心波長 1060±15 nm 1310±15 nm 1550±20 nm 1600±20 nm
チューニング範囲 60 nm 120 nm 60 nm 120 nm 60 nm 140 nm 60 nm 140 nm
挿入損失 1.5 dB typ., 2.5 dB max.（60 nmチューニング）
3.0 dB max. (120 nmチューニング), コネクタなし
FWHM帯域幅　 0.80nm, 0.60nm, 0.50nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.15nm, 0.10nm. 1.40nm, 1.25nm, 1.15nm, 0.90nm, 0.85nm, 0.80nm, 0.75nm, 0.70nm 0.60nm, 0.55nm, 0.50nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.15nm, 0.10nm, 1.80nm, 1.50nm, 1.40nm, 1.20nm, 0.85nm, 0.80nm, 0.70nm, 0.60nm, 0.55nm, 0.50nm, 0.45nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.15nm, 0.11nm. 1.90nm, 1.60nm, 1.25nm, 1.00nm, 0.85nm, 0.75nm, 0.65nm, 0.55nm, 0.50nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.18nm, 0.15nm.
波長分解能 0.02 nm
波長再現性 ±0.02 nm
偏波依存損失(PDL) 60 nmチューニング範囲：0.08 dB typ./0.15 dB max.(SMFピグテイルのみ）
120 nmチューニング範囲：0.15 dB typ./0.30 dB max..(SMFピグテイルのみ）
消光比 20 dB（コネクタなし、PMピグテイルファイバ）
スペクトル形状 ガウシアン
3/20 dB 帯域幅比 ~ 1/2.5
帯域幅変動 ±4% (60nm), ±6% (120 nm)
最大入力光パワー2 500 mW (CW)
リターンロス > 45 dB
アウトバンド抑制 >45 dB (透過ピークから平均バックグランド）
偏波モード分散(PMD) < 0.2ps (SMFピグテイルファイバ）
群遅延 < 0.1ps/nm
ピグテイルファイバ3 HI1060 SMF-28 or SMF-28e
Panda PM980 Panda PM1300 Panda PM1550
動作温度 10 ~ 50℃
保管温度 -10 ~ 75℃
サイズ WLTF-NM-P: 30 mm (H) x 95 mm (W) x 110 mm (L)
WLTF-NM-S（ピグテイルのみ）: 29 mm (H) x 70 mm (W) x 70 mm (L)
重量 < 0.5 Kg
その他 RoHS 適合
注意書き 　1. 最大200 nmのチューニング範囲も可能です
　2. 3.0W (CW)のハイパワーバージョンも可能です
　3. PMファイバはスロー軸にアラインされています（ファースト軸ブロック）。
メーカ WL Photonics Inc.

■ 電気式フィルタ仕様

型番 WLTF-NE-1060 WLTF-NE-1310 WLTF-NE-1550 WLTF-NE-1600
中心波長 1060±15 nm 1310±15 nm 1550±20 nm 1600±20 nm
チューニング範囲 40 nm 80 nm 45 nm 95 nm 50 nm 110 nm 50 nm 110
挿入損失 1.5 dB typ., 2.5 dB max.（60 nmチューニング）
3.0 dB max. (110 nmチューニング), コネクタなし
FWHM帯域幅　 0.80nm, 0.50nm,  0.50nm, 0.40nm,  0.35nm, 0.30nm,  0.25nm, 0.20nm,  0.15nm, 0.10nm,. 1.40nm, 1.25nm, 1.15nm, 0.90nm, 0.85nm, 0.80nm, 0.75nm, 0.70nm,  0.60nm, 0.55nm, 0.50nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.15nm, 0.10nm. 1.80nm, 1.50nm, 1.40nm, 1.20nm, 0.85nm, 0.80nm, 0.70nm, 0.60nm, 0.55nm, 0.50nm, 0.45nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.15nm, 0.11nm. 1.90nm, 1.60nm, 1.25nm, 1.00nm, 0.85nm, 0.75nm, 0.65nm, 0.55nm, 0.50nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.18nm, 0.15nm.
波長分解能 0.01 nm (S-grade)
波長再現性 ±0.01 nm (S-grade)
最大チューニング速度 80 nm/sec (S-grade)
偏波依存損失(PDL) 40 nmチューニング範囲：0.08 dB typ./0.15 dB max.(SMFピグテイルのみ）
110 nmチューニング範囲：0.15 dB typ./0.30 dB max..(SMFピグテイルのみ）
消光比 20 dB（コネクタなし、PMピグテイルファイバ）
スペクトル形状 ガウシアン
3/20 dB 帯域幅比 ~ 1/2.5
帯域幅変動 ±4% (60nm), ±6% (120 nm)
最大入力光パワー 500 mW (CW):max. 3.0Wまで可能です
リターンロス > 45 dB
アウトバンド抑制 >45 dB (透過ピークから平均バックグランド）
偏波モード分散(PMD) < 0.2ps (SMFピグテイル）
群遅延 < 0.1ps/nm
ピグテイルファイバ3 HI1060 SMF-28 or SMF-28e
Panda PM980 Panda PM1300 Panda PM1550
電気インターフェイス USB 2.0, I2C, SPI
消費電力 < 0.5 W
動作温度 10 ~ 50℃
保管温度 -10 ~ 75℃
サイズ USBインターフェースバージョン: 32 mm (H) x 80 mm (W) x 95 mm (L)
I2C or SPI（ピグテイルのみ）: 27 mm (H) x 73 mm (W) x 85 mm (L)
重量 < 0.5 Kg
その他 RoHS 適合
メーカ WL Photonics Inc.

ご注文に際して

　１．S-Grade (ピグテイルのみ）, P-Grade（ピグテイルまたはレセプタクル）をご指定ください
　２．中心波長をご指定ください
　３．チューニング波長範囲をご指定ください
　４．FWHM帯域幅をご指定ください
　５．ピグテイルファイバ：SMFかPMFかご指定ください
　６．ピグテイル形態：250μmベアファイバ、900μmルーズチューブ 、3mmケーブルをご指定ください
　７．ピグテイル長：0.5mか1mmをご指定ください
　８．コネクタ：FC/APC, FC/UPC, SC/APC, LC/UPC,コネクタなしの何れかご指定ください
　　　　(→光コネクタとは)
　９．インターフェース：USB, I2C または SPIをご指定ください

■手動式バージョン寸法図

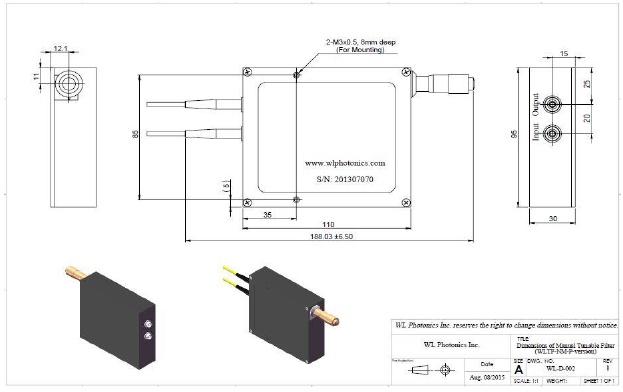

　（１）WLTF-NM-P（P-grade)
WLphotonics-opc-WLTF-N-10

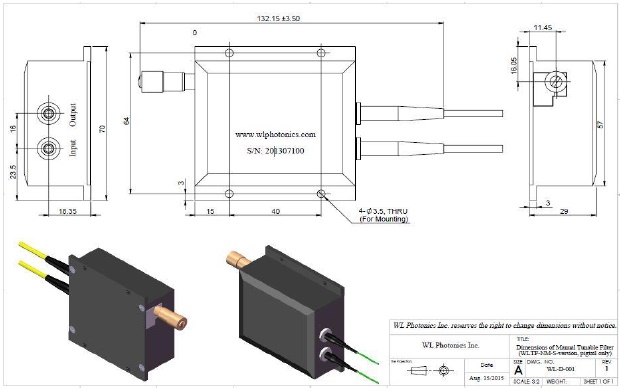

（２）WLTF-NM-S (S-grade, ピグテイルのみ）
WLphotonics-opc-WLTF-N-11





















■電気式バージョン寸法図

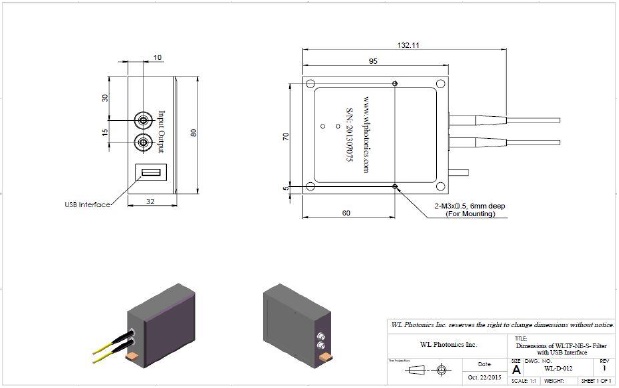

（１）WLTF-NE-S USBインターフェース）

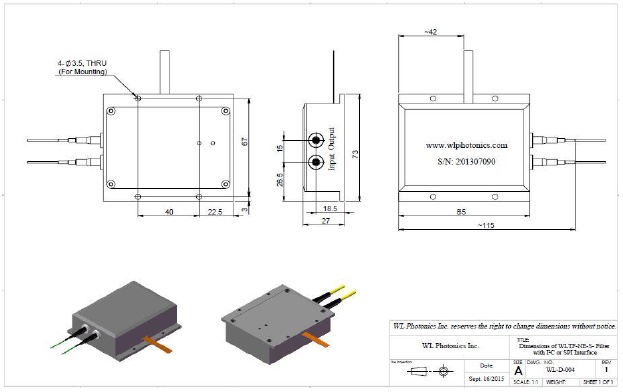

WLphotonics-opc-WLTF-N-12　（２）WLTF-NE-S I2C or SPIインターフェース）
WLphotonics-opc-WLTF-N-13
