ASE光源は、広帯域光源、ブロードバンド光源とも呼ばれ、レーザ光のように強度が強く、かつ、スペクトル幅の広いインコヒーレント光を発生する光源です。
ファイバーラボではスペクトル特性の異なる６種類のCバンドASE 光源をラインアップしています。低価格でコンパクトなASE-C-10S、平坦特性に優れたASE-FL7010、7013、波長範囲の広いASER- FL7012、高出力のASE-FL7050、ガウシャン型スペクトルのASE-1560-G20など豊富な機種からご用途に応じ最適な製品をお選びいた だけます。
■ 特徴 ・高出力: >22dBm ■ 応用 ・FBGセンサー用光源 |
 ASE-C-10S |
 ASE-7010 |
 |
 |
 |
|---|
ASE光源とは？| 型番 | ASE-C-10S | ASE-1550-25 | ASE-FL7010 | ASE-FL7012 | ASE-FL7013 | ASE-FL7050 | ASE-1560 -G20 |
| 出力波長帯 | Cバンド | ||||||
| 総出力 | >+10dBm (>10mW) |
>+14dBm (>25mW) |
+16dBm (>40mW) |
+16dBm (>40mW) |
+16dBm (>40mW) |
>+22dBm (>155mW) |
>+13dBm (>20mW) |
| スペクトルパワー密度 (波長範囲) |
>-16dBm/nm (1530~1560) |
>-10dBm/nm (1530~1560) |
>-8dBm/nm (1530~1560) |
>-10dBm/nm (1530~1570) |
>-3dBm/nm (1531~1563) |
>0dBm/nm (1530~1560) |
ｶﾞｳｼｱﾝ型 ｽﾍﾟｸﾄﾙ |
| 出力ファイバ | SMF | ||||||

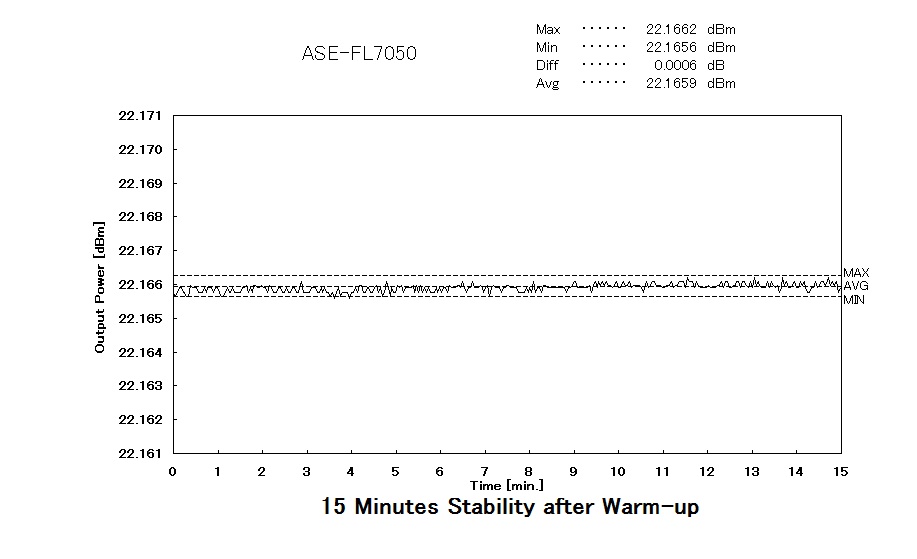

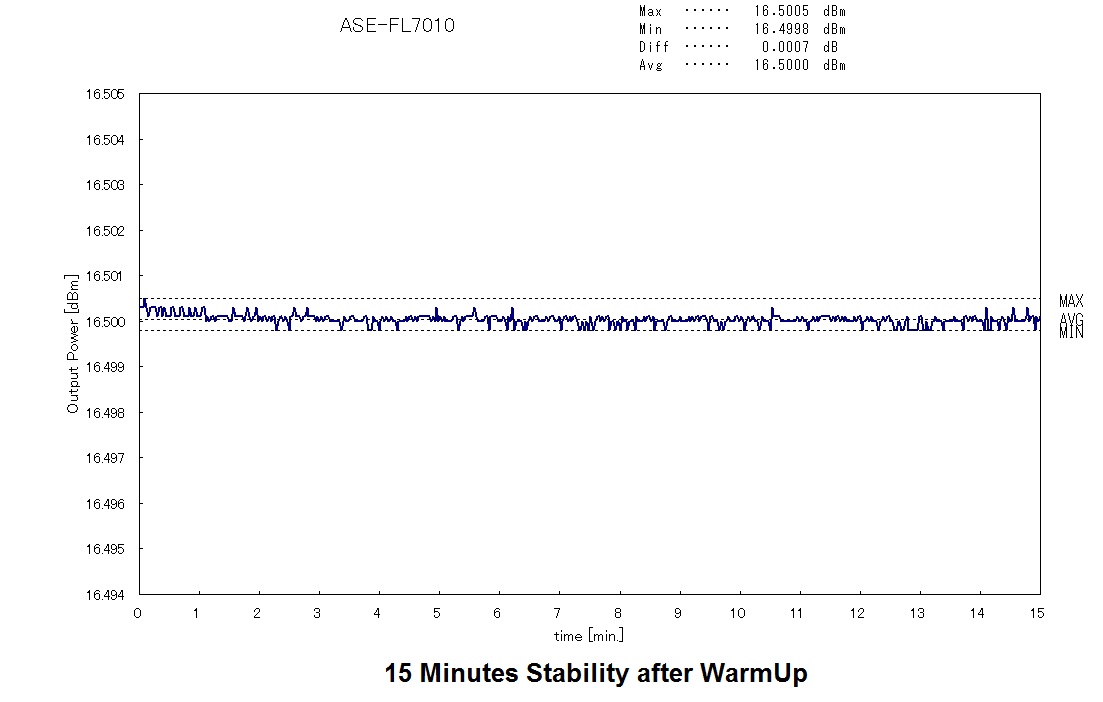

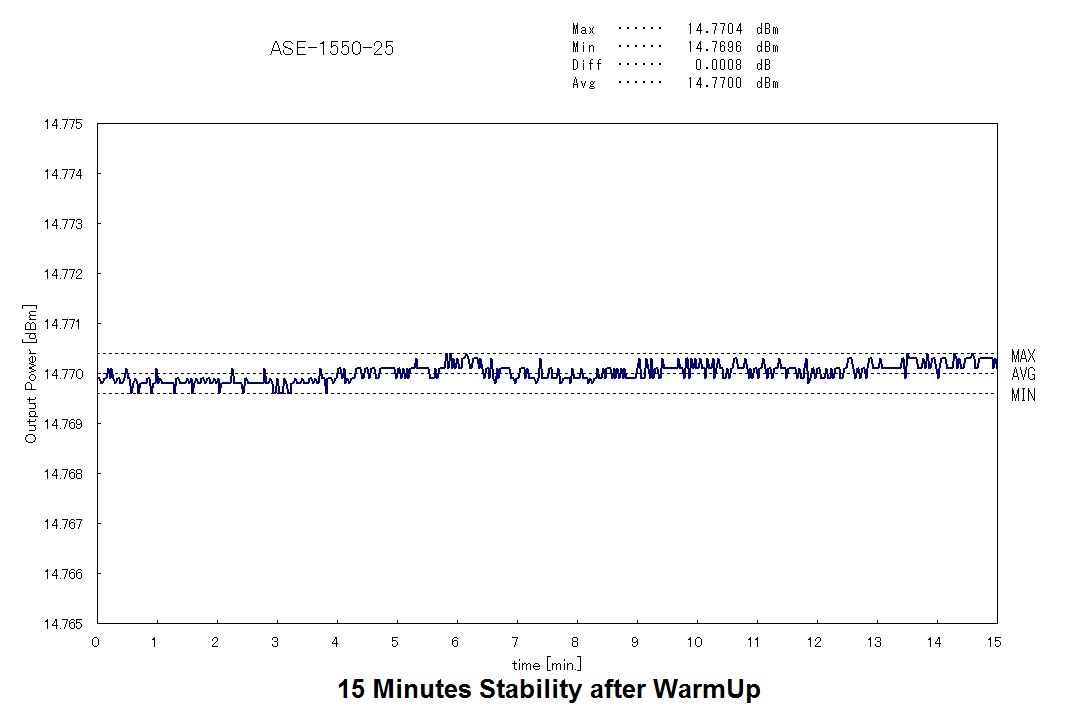

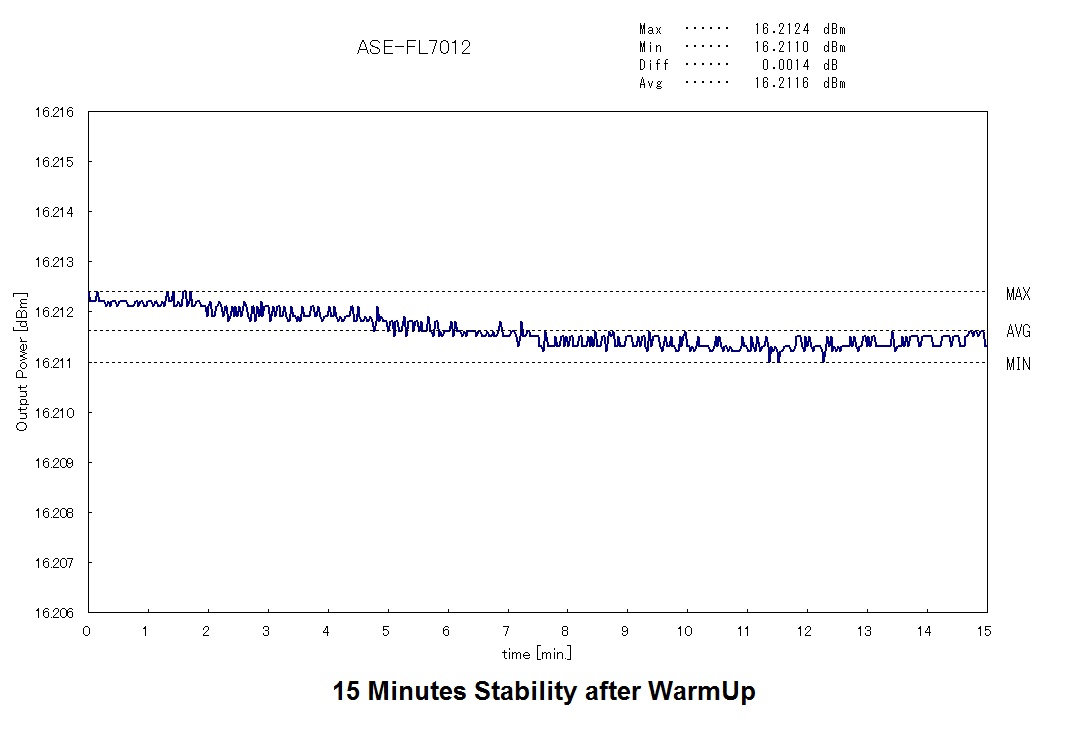

| 出力安定性*1 | <±0.05dB | <±-0.005dB (Typical <±0.001dB) | <±0.01dB | ||||
| データ例 | データ例 | データ例 | データ例 | – | データ例 | – | |
| 出力コネクタ (→光コネクタとは) |
FC/PC | ||||||
| 外形寸法 HxWxD(mm)*2 | 44×112 x120 |
66 x 160 x 230 | 88 x 260 x 350 | ||||
| 動作温度 | 0~40℃ | ||||||
| 保管温度 | -10~60℃ | ||||||
| 電源 | DC6V ACｱﾀﾞﾌﾟﾀ付属 |
AC100~240V(50/60Hz) | |||||
| メーカ | ファイバーラボ | ||||||
*1 1時間ウォームアップ後、15分間の安定性
*2 突起部を含みません
●製品改良のため、仕様などを予告無く変更する場合があります。
