■製品名: RGB ファイバコリメータ

このコリメータは、歪みなどを消し、赤から青の長い波長の範囲で透過するようにデザインされております。
標準の色消レンズは、ビームの歪み等を引き起こす球面収差がありますが、マイクロレーザシステム社の特別に設計されたレンズは球面収差を補正します。
ハウジングはステンレス製で、5.3 mmのアパーチャーサイズと2 mmのビームサイズになります。コリメータにはFCまたはFC/APCのレセプタクルに接続するか、ピグテールで接続することができます。





特徴
・可視帯域用に設計
・2mmの出力ビームサイズ
・球面収差が低い

用途
・プロジェクションディスプレイ
・フローサイトメトリー
・蛍光励起

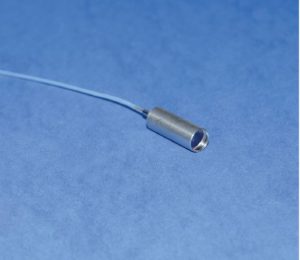

ピグテール接続

■ 仕様

 パラメータ
 波長範囲 450-700 nm
 アパーチャサイズ 5.3 mm
 ビーム径 2 mm
 ビーム広がり < 1.8 mrad all colors
 ハウジング ステンレス
 レセプタクル FC or FC/APC
 ピグテールの場合
 ファイバタイプ 赤、緑、青波長帯のシングルモード
 ファイバ長 1 m
 コネクタ FC/UPC or FC/APC
 メーカ Micro Laser Systems

■注文案内

 型番 品目

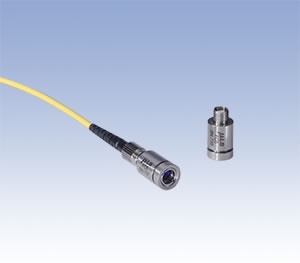

レセプタクル
 FCX5-RGB-FC 450 ~700 nm ファイバコリメータ with FC レセプタクル
 FCX5-RGB-APC 450 ~700 nm ファイバコリメータ with FC/APC レセプタクル
ピグテール
 FCX5-RGB-SFC 450 ~700 nm ファイバコリメータ ピグテール with シングルモードファイバ, FC/UPC コネクタ
 FCX5-RGB-SAPC 450 ~700 nm ファイバコリメータ ピグテール with シングルモードファイバ, FC/APC コネクタ

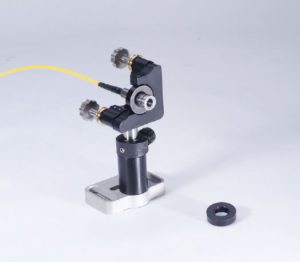

 FC5R-1.0 1インチ光学マウントにコリメータを取り付けるためのFC5リングアダプタ

リングアダプタ
