DFB-1550-DM-4は、直接変調用のDFBレーザで、4 GHzアナログ伝送や5 Gb/sのデジタル伝送に適したレーザです。出力20 mWのMQW構造のDFBレーザで、高いサイドモード抑圧比(SMSR)、低残留チャープ、TEC、サーミスタ、リアファセットPDモニタが内蔵されています。

■特徴

・4 GHzアナログ帯域幅
・5 Gb/sデジタル伝送
・20 mW出力
・TEC, サーミスタ, PDモニタ内蔵
・サイドモード抑圧比;40 dB

■用途

・4 GHz帯域幅アナログリンク
・5 Gb/s デジタル通信
・CW 1550 nm レーザ光源
・直接変調光リンク

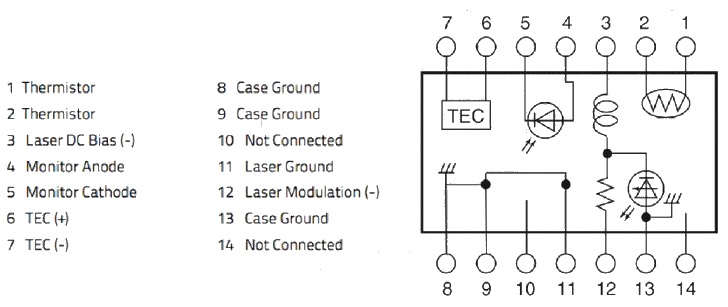

■機能図



半導体レーザとは?

光通信用光源製品一覧

■仕様

　型番 DFB-1550-DM-4
　一般仕様
　中心波長範囲 1547~1550 nm typ.
　光出力 20 mW typ. 17 mW min.
　閾値電流 20 mA max.@ CW
　動作電流 150 mA typ. @ CW
　レーザセット温度 10℃ min., 40℃ max.
　フォワード電圧 1.6 V typ.
　シリーズ抵抗 25 Ω typ.
　スロープ効率 0.16 mW/mA
　閾値出力 0.15 mW
　モニタ電流 0.10 mA min., 1.0 mA max.
　サイドモード抑圧比 40 dB typ.
　レーザ線幅 5 MHz typ.
　立上がり/立下り時間(10% – 90%) 100 ps typ.
　3 dB S21帯域幅 40 GHz typ.
　インバンドリップル（ウインドウ） <±1.5dB
　RFリターンロス -10 dB (DC – 2.5 GHz）
　光アイソレーション 35 dB typ.
　相対強度雑音 -145 dB/Hz
　光コネクタ（オプション） FC/APC or その他
　光ファイバタイプ SMF-28（標準）
　最大絶対定格
　動作温度 -30 ~ +65 ℃
　保管温度 -50 ~ +75 ℃
　LDリバース電圧 2 V
　LD電流 200 mA
　PDリバース電圧 20 V
　PDフォワード電流 10 mA
　TEC電圧 2.5 V
　TEC電流 1.4 A
　ハンダ付け時間 10 sec @<260℃
　TEC & サーミスタ特性
　TEC電流 1.0 A max,
　TEC電圧 2.4 V max.
　冷却パワー
 2.4 W max.
　TEC抵抗 2.0 Ω min. 2.4 Ω typ. 3.2 Ω max.
　サーミスタ抵抗 7.7 kΩ min. 12.6kΩ max.
　サーミスタB定数 3.270 K min., 3.450 K typ., 3.630 K max.
　メーカ Optilab
