DFB-1550-PMは、LN変調器などの外部変調用のCW -PM出力DFBレーザで、RoF伝送に適したレーザです。MQW構造のDFBレーザで、40mWの高出力、高いサイドモード抑圧比、低RIN、狭線幅が特徴です。1528 – 1562nmの間のDWDM ITU-Tグリッド波長を利用できます。パッケージには、DFBレーザ、TEC、サーミスタ、リアファセットPDモニタが内蔵されています。

■特徴
 ●偏光出力
 ●Max. 40 mW出力
 ●-135dB/Hzの低RIN
 ●2MHz typ.の狭線幅
 ●1528 nm – 1562 nmの波長範囲
 ●14-pin バタフライパッケージ
 ●TEC, サーミスタ, PDモニタ内蔵

■用途
 ●RoFリンク
 ●HFCネットワーク
 ●DWDMネットワーク
 ●ラボ実験

dfb-pm-1

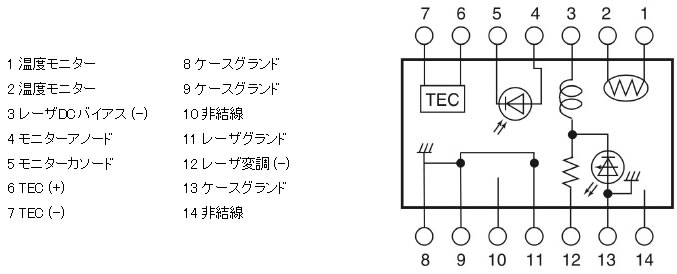

■ピン配置
dfb-1550-pm-pin

型番 DFB-1550-PM
光仕様
 波長範囲 1528~1562nm
 光出力 10, 20, 30, 40mW
 動作電流 240mA typ. L-I曲線参照
 フォワード電圧 2.5V typ.
 スロープ効率 0.14mW/mA
 閾値出力 150μW
 モニタ-電流 0.10mA min., 1.0mA max.
 サイドモード抑圧比 30dB min.
 レーザ線幅 2MHz typ.
 光アイソレーション 30dB min.
 相対強度雑音 -135dB/Hz max., -145dB/Hz typ.
 偏光消光比 20dB typ.
最大絶対定格
 リバース電圧 2V
 動作電流 300mA
 PDリバース電圧 20V
 PDフォワード電流 10mA
 TEC電圧 4V
 TEC電流 4:00 AM
 ハンダ付け時間 10sec@<260℃
TEC & サーミスタ特性
 TEC電流 1.0A max.
 TEC電圧 2.4 max.
 冷却パワー 2.4W max.
 TEC抵抗 2.0Ω min., 2.4Ω typ., 3.2Ω max.
 サーミスタ抵抗 7.7kΩ min., 12.6kΩ max.
 サーミスタ B コンスタント 3,270K min., 3,630K max.
機械的仕様
 動作温度 -10 ~ +60℃ 標準、
TQバージョンもご使用できます
 保管温度 -40 ~ +70 ℃
 動作湿度 95%@<30℃
 光ファイバタイプ PANDA PM
 光コネクタ FC/APC, 他もご利用いただけます
 ハウジング ハーメチック 14-pin バタフライパッケージ
 メーカ Optilab

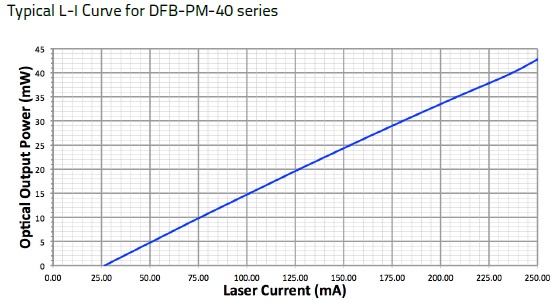

■L-I曲線
 dfb-pm-3

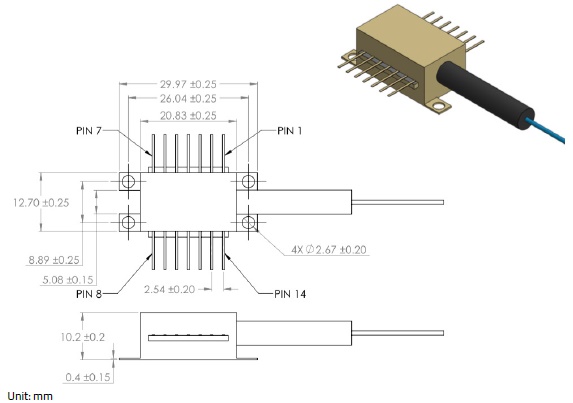

■寸法図
dfb-pm-4

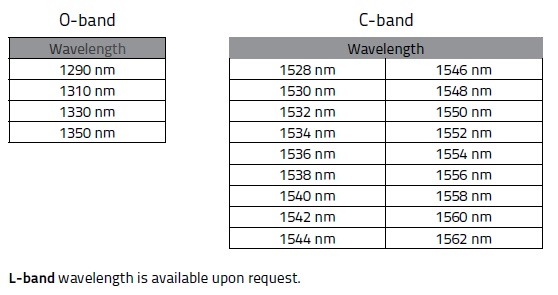

■ご利用いただける波長
dfb-pm-5
